Fondamenti fisici dell’isolamento termico
Introduzione
Il trasferimento del calore è uno dei fenomeni fisici più importanti che interessano il mondo che ci circonda. Ogni volta che esiste una differenza di temperatura tra due corpi o tra due ambienti, l’energia termica tende a trasferirsi spontaneamente dalla zona più calda verso quella più fredda. Conoscerlo significa comprendere appieno i fondamenti dell’isolamento termico.
Questo principio governa un numero enorme di applicazioni: dall’isolamento degli edifici alla coibentazione di impianti industriali, dalla protezione termica di tubazioni e serbatoi fino al controllo della temperatura nei processi produttivi, nei mezzi di trasporto e nelle imbarcazioni.
L’obiettivo di qualsiasi sistema di isolamento termico è rallentare questo trasferimento di energia, riducendo gli scambi di calore senza impedirli completamente. Comprendere i meccanismi fisici che regolano tale fenomeno è quindi il primo passo per interpretare correttamente il comportamento dei materiali isolanti e valutare in modo consapevole le diverse tecnologie disponibili.
In questo capitolo verranno analizzati i principi fondamentali della trasmissione del calore, le principali grandezze utilizzate per descrivere le prestazioni termiche dei materiali e alcuni fenomeni che influenzano direttamente l’efficienza di un sistema isolante, come i ponti termici, la condensa e l’inerzia termica.
Le conoscenze acquisite costituiranno la base per comprendere i capitoli successivi dedicati alle nanotecnologie, ai materiali isolanti, alle certificazioni e alle applicazioni nei diversi settori.
1.1 Come si trasmette il calore
Il calore è una forma di energia in continuo movimento. Ogni volta che due corpi si trovano a temperature differenti, tra essi si instaura spontaneamente un trasferimento di energia che tende a ridurre tale differenza.
Questo fenomeno interessa qualsiasi materiale e qualsiasi settore applicativo. Le stesse leggi fisiche regolano infatti il comportamento termico di una parete, di una tubazione industriale, di una copertura metallica, di uno scafo navale, di un serbatoio o di una cella frigorifera. Cambiano i materiali, cambiano le condizioni di esercizio e cambiano gli obiettivi progettuali, ma i principi che governano il trasferimento del calore rimangono gli stessi.
Per comprendere il funzionamento di un materiale isolante è quindi necessario partire da questi principi fondamentali, che costituiscono anche i fondamenti dell’isolamento termico.
Calore e temperatura non sono la stessa cosa
Nel linguaggio comune i termini calore e temperatura vengono spesso utilizzati come sinonimi. Dal punto di vista della fisica, però, rappresentano due grandezze profondamente differenti.
La temperatura descrive lo stato energetico di un corpo ed è legata all’energia cinetica media delle particelle che lo costituiscono. Maggiore è l’agitazione degli atomi e delle molecole, maggiore sarà la temperatura del materiale.
Il calore, invece, è energia in transito. Esso esiste soltanto quando vi è una differenza di temperatura tra due corpi e consiste nel trasferimento spontaneo di energia dal corpo più caldo a quello più freddo.

Figura 1. Temperatura e calore non sono sinonimi: la temperatura descrive lo stato energetico di un corpo, mentre il calore è l’energia che si trasferisce spontaneamente da un corpo più caldo a uno più freddo. Comprendere questa differenza è fondamentale per interpretare correttamente i principi dell’isolamento termico.
Questa distinzione è fondamentale perché un sistema di isolamento termico non elimina il calore né impedisce il raffreddamento di un corpo. Il suo compito è rallentare il trasferimento dell’energia termica, riducendo la velocità con cui avvengono gli scambi.
La direzione del flusso termico
Uno dei principi fondamentali della termodinamica afferma che il calore si trasferisce spontaneamente da una zona a temperatura maggiore verso una zona a temperatura minore fino al raggiungimento dell’equilibrio termico.
La direzione del flusso dipende quindi esclusivamente dalla differenza di temperatura esistente tra i due sistemi.

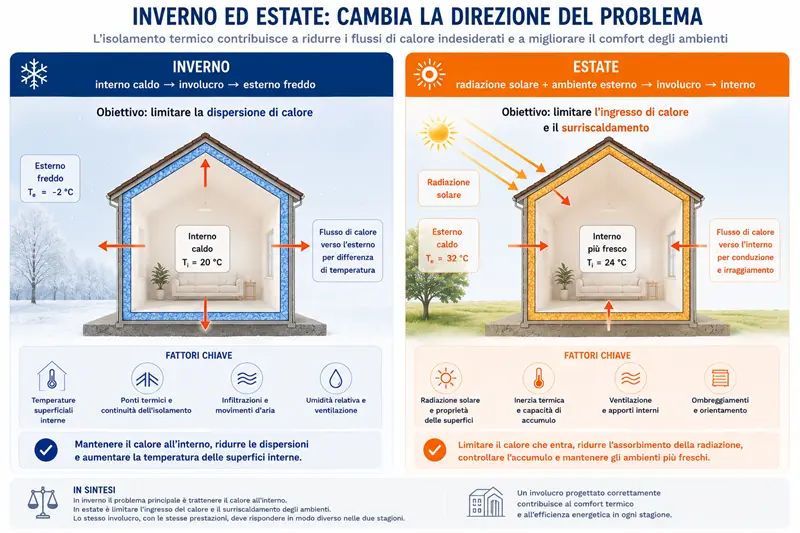

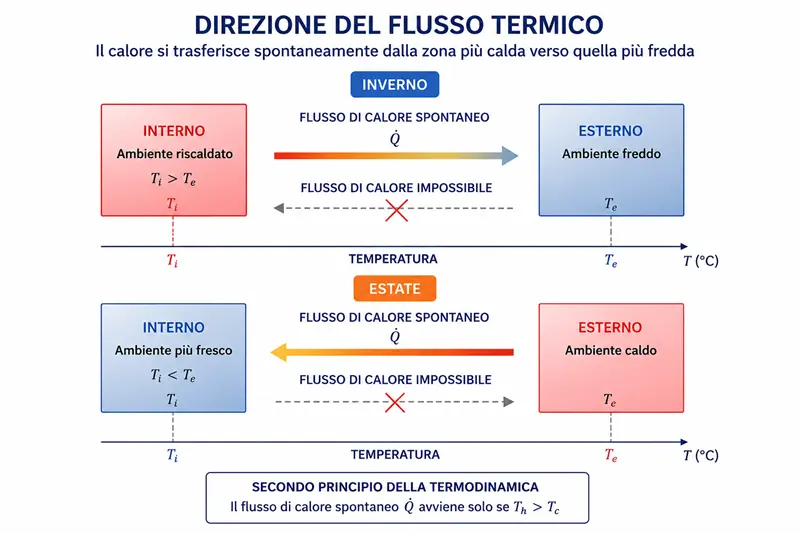

Figura 2. Negli ambienti confinati abitabili, come edifici, cabine nautiche, container e camper, la direzione del flusso di calore dipende dalla differenza di temperatura tra interno ed esterno: in inverno il calore tende a uscire, mentre in estate tende a entrare. L’isolamento termico rallenta questo trasferimento in entrambe le condizioni.
Ad esempio:
- in inverno il calore tende a disperdersi dall’interno di un edificio verso l’ambiente esterno;
- in estate il flusso si inverte e il calore proveniente dall’esterno tende a entrare nell’edificio;
- in una tubazione che trasporta un fluido caldo il calore tende a propagarsi verso l’ambiente circostante;
- in una cella frigorifera il calore esterno tende continuamente a penetrare all’interno.

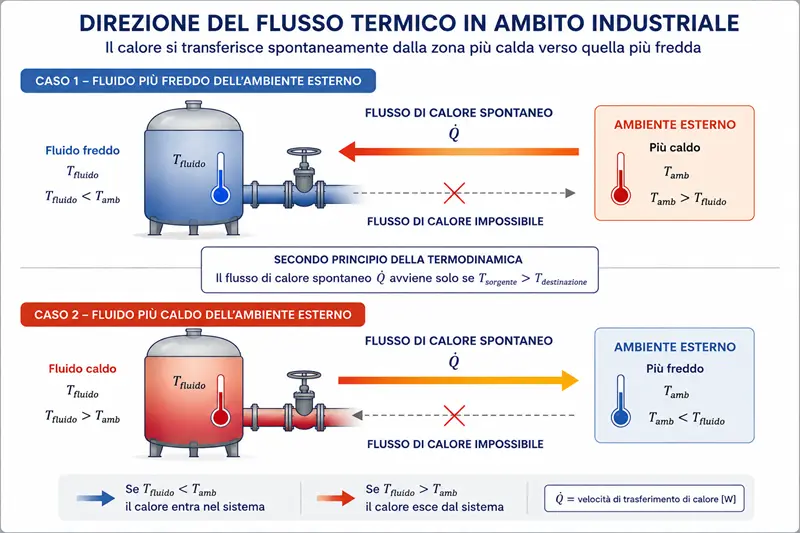

Figura 3. Negli impianti industriali il calore si trasferisce spontaneamente dalla zona a temperatura maggiore verso quella a temperatura minore. Se il fluido contenuto in una tubazione o in un serbatoio è più freddo dell’ambiente, il calore tende a entrare; se è più caldo, tende a disperdersi verso l’esterno. L’isolamento termico riduce questi scambi in entrambe le condizioni.
L’isolamento termico agisce rallentando questo trasferimento, indipendentemente dalla direzione del flusso.
Le tre modalità di trasmissione del calore che definiscono i fondamenti dell’isolamento termico
Il trasferimento del calore può avvenire attraverso tre differenti meccanismi fisici:
- conduzione, tipica dei materiali solidi;
- convezione, dovuta al movimento di fluidi come aria e acqua;
- irraggiamento, che avviene mediante onde elettromagnetiche e non richiede un mezzo materiale.
Nella pratica questi tre fenomeni sono quasi sempre contemporaneamente presenti e contribuiscono, in misura diversa, al comportamento termico di un sistema.
Nei paragrafi successivi verranno analizzati singolarmente per comprenderne il funzionamento e il ruolo nei diversi ambiti applicativi.
Perché è importante comprendere questi fenomeni
Quando si confrontano due sistemi di isolamento è frequente concentrarsi esclusivamente sullo spessore del materiale o sul valore della conducibilità termica dichiarato dal produttore.
In realtà il comportamento termico di un sistema dipende dall’interazione di numerosi fenomeni fisici che agiscono contemporaneamente.
Comprendere come si trasmette il calore significa interpretare correttamente le prestazioni dei materiali, valutarne i limiti e scegliere la soluzione più adatta alle specifiche esigenze progettuali, indipendentemente dal settore di applicazione.
1.2 Conduzione termica
La conduzione termica è il meccanismo di trasmissione del calore che avviene all’interno di un materiale o tra due corpi a contatto diretto, senza che vi sia uno spostamento macroscopico della materia.
In altre parole, come illustrato in Figura 4., durante la conduzione le particelle che costituiscono il materiale non si muovono da una zona all’altra, ma trasferiscono energia alle particelle adiacenti attraverso le loro interazioni microscopiche. Il risultato è un flusso continuo di calore dalla zona a temperatura maggiore verso quella a temperatura minore.

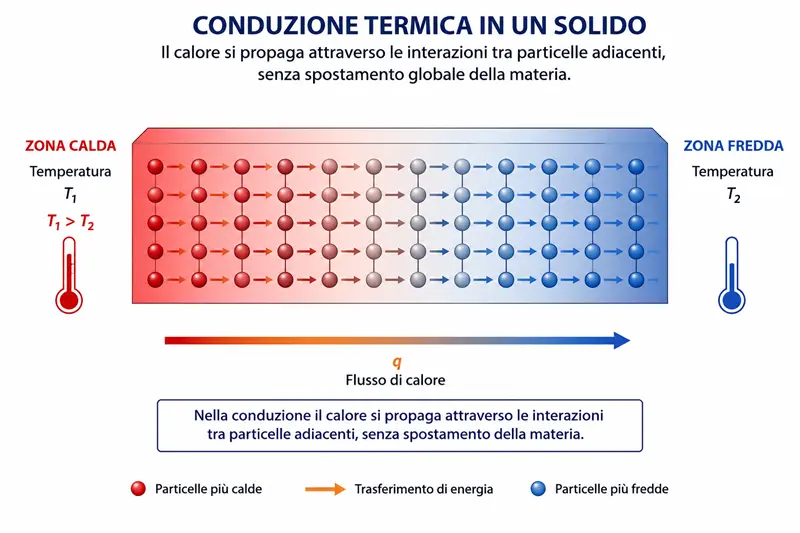

Figura 4. Nella conduzione termica il calore si trasferisce attraverso un materiale solido mediante le interazioni tra particelle adiacenti, senza movimento macroscopico della materia. Il flusso termico è sempre diretto dalla zona più calda verso quella più fredda.
La conduzione interessa principalmente i solidi, nei quali gli atomi sono strettamente legati tra loro e possono trasmettere energia con grande efficacia. Nei materiali metallici il fenomeno è ulteriormente favorito dalla presenza di elettroni liberi, che contribuiscono al trasporto dell’energia termica.
La Legge di Fourier
Parlando di fondamenti dell’isolamento termico, non si può prescindere dalla Legge di Fourier.
La conduzione termica è descritta dalla Legge di Fourier, formulata dal matematico e fisico francese Jean-Baptiste Joseph Fourier nel XIX secolo. Essa rappresenta una delle equazioni fondamentali della trasmissione del calore.
q = -k ∇T
dove:
- q è il flusso termico [W/m²];
- k è la conducibilità termica del materiale [W/m⋅K]
- ∇T rappresenta il gradiente di temperatura, cioè la variazione della temperatura nello spazio.
Il segno negativo indica che il flusso di calore è sempre diretto verso temperature inferiori, in accordo con il secondo principio della termodinamica.

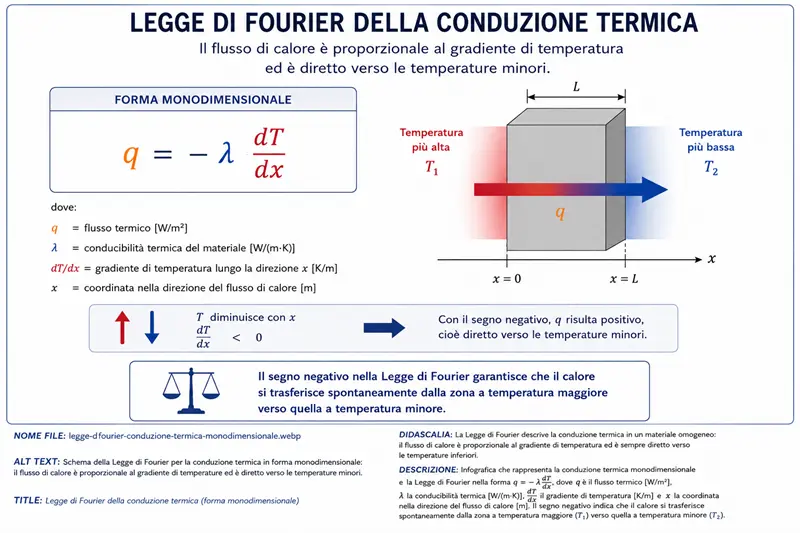

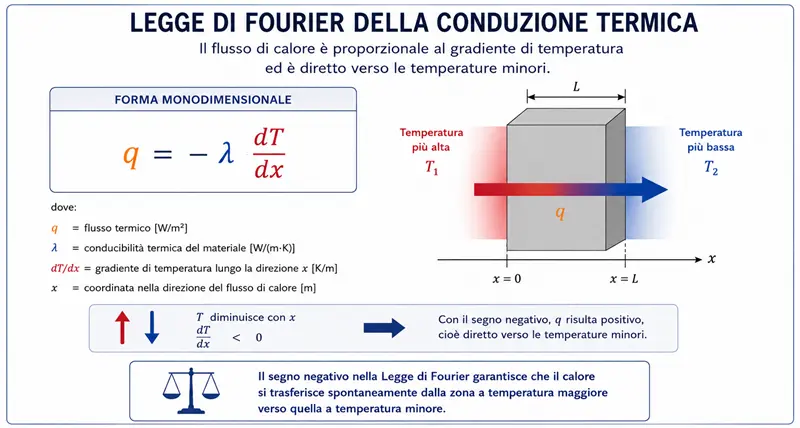

Figura 5. La Legge di Fourier descrive la conduzione termica nei materiali: il flusso di calore è proporzionale al gradiente di temperatura ed è sempre diretto dalla zona a temperatura maggiore verso quella a temperatura minore.
Da cosa dipende la conduzione termica?
L’intensità del flusso di calore per conduzione dipende da diversi fattori:
- la differenza di temperatura tra le due zone;
- la conducibilità termica del materiale, che esprime la sua capacità di trasmettere il calore;
- lo spessore attraversato dal flusso termico;
- l’area della superficie attraverso cui il calore si trasferisce.
A parità delle altre condizioni, un materiale con elevata conducibilità termica trasmette il calore più rapidamente rispetto a un materiale con bassa conducibilità.

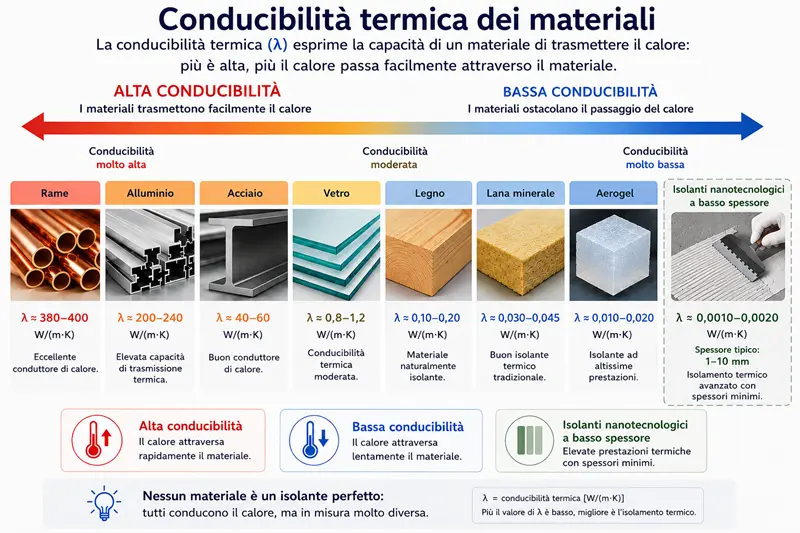

Figura 6. Confronto qualitativo della conducibilità termica (λ) di materiali metallici, materiali tradizionali e materiali isolanti. All’aumentare della conducibilità il calore si trasmette più facilmente; al diminuire della conducibilità aumenta la capacità del materiale di rallentare il flusso termico.
Buoni e cattivi conduttori
Non tutti i materiali conducono il calore con la stessa efficacia.
I metalli, come rame, alluminio e acciaio, sono generalmente ottimi conduttori termici e vengono impiegati quando è necessario favorire lo scambio di calore, ad esempio negli scambiatori di calore o nei dissipatori.
Materiali come il legno, il sughero, le fibre minerali, le schiume polimeriche e molti materiali isolanti presentano invece una conducibilità molto più bassa e rallentano il trasferimento del calore.
È importante sottolineare che nessun materiale è un isolante perfetto: tutti conducono il calore, ma con intensità molto diversa.
DAL CAMPO
Riduzione della temperatura superficiale in una centrale termica
In una centrale termica a Milano, le tubazioni presentavano una temperatura superficiale di circa 80 °C, con conseguente dispersione di calore verso l’ambiente circostante.
Per limitare lo scambio termico senza ricorrere a un isolamento di elevato spessore, sulla superficie della tubazione è stato applicato AES TECH, isolamento termico nanotecnologico applicabile a spruzzo, con uno spessore di circa 3 mm.
Dopo l’intervento, la temperatura superficiale rilevata è risultata pari a circa 31 °C.
Dati dell’intervento
- Temperatura superficiale iniziale: 80 °C
- Spessore applicato: 3 mm
- Temperatura superficiale finale: 31 °C
- Riduzione della temperatura superficiale: 49 °C
Il caso mostra concretamente come la conduzione attraverso uno strato isolante influenzi la temperatura della superficie esterna. Il dato non rappresenta una prestazione generalizzabile a qualsiasi applicazione: il risultato dipende dalle condizioni operative, dalla temperatura del fluido, dalla geometria, dal supporto, dallo spessore applicato e dagli scambi termici con l’ambiente.
Dalla teoria alla pratica: la conducibilità termica descrive una proprietà del materiale; il comportamento reale di un sistema isolato deve invece essere valutato nelle specifiche condizioni di esercizio.

Tubazioni della centrale termica trattate con 3 mm di AES Tech: nel caso reale la temperatura superficiale è passata da circa 80 °C a 31 °C.
La conduzione nell’isolamento termico
La conduzione rappresenta uno dei principali meccanismi attraverso cui il calore attraversa una parete, una tubazione, una copertura, uno scafo navale o qualsiasi altro elemento solido.
Per questo motivo la conducibilità termica (λ) costituisce uno dei parametri fondamentali utilizzati per valutare le prestazioni di un materiale isolante. Tuttavia, come vedremo nei prossimi paragrafi, essa non è l’unico fattore che determina il comportamento termico di un sistema: convezione e irraggiamento contribuiscono infatti al trasferimento del calore e devono essere considerati insieme alla conduzione.
1.3 Convezione
La convezione termica è il meccanismo di trasmissione del calore che avviene attraverso il movimento di un fluido, come un gas o un liquido. A differenza della conduzione, nella quale l’energia viene trasmessa tra particelle adiacenti senza spostamento della materia, nella convezione è il fluido stesso a trasportare il calore durante il suo movimento.
Questo fenomeno interessa principalmente aria e acqua, ma può verificarsi in qualsiasi fluido, naturale o artificiale, ed è uno dei tre meccanismi fondamentali della trasmissione del calore.
Come avviene la convezione
Quando una porzione di fluido viene riscaldata, la sua temperatura aumenta e, nella maggior parte dei casi, la sua densità diminuisce. Il fluido più caldo tende quindi a salire, mentre quello più freddo, essendo più denso, tende a scendere come mostrato in Figura 7.

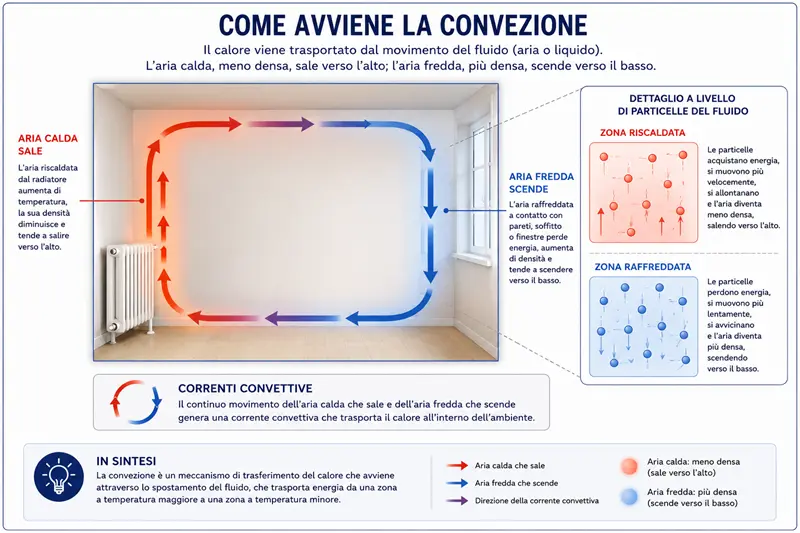

Fig. 7 Nella convezione naturale il calore viene trasportato dal movimento del fluido. L’aria riscaldata si espande, diminuisce di densità e sale verso l’alto; l’aria più fredda, più densa, scende verso il basso generando correnti convettive che trasferiscono energia termica.
Questo movimento genera correnti convettive che trasportano continuamente energia termica da una zona all’altra.
Il calore non si propaga quindi esclusivamente per contatto tra particelle, come avviene nella conduzione, ma viene trasferito insieme al movimento del fluido.
Convezione naturale e convezione forzata

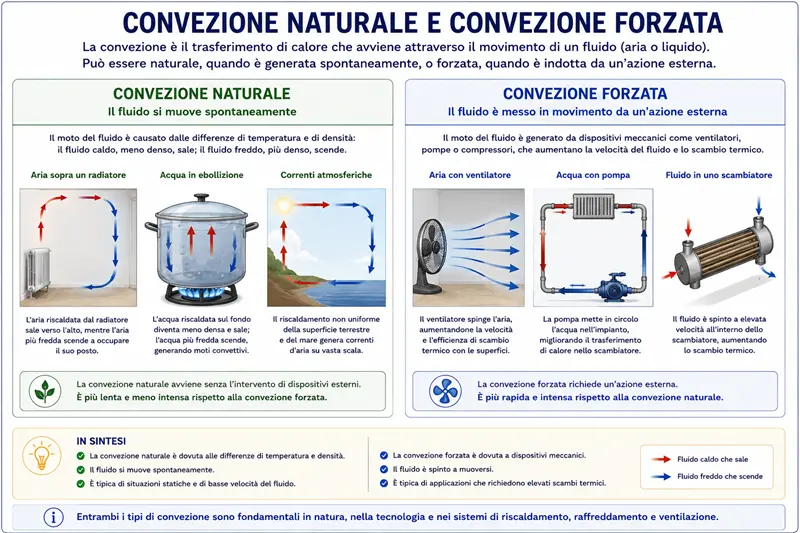

Figura 8. La convezione può essere naturale, quando il moto del fluido è generato spontaneamente dalle differenze di temperatura e densità, oppure forzata, quando il fluido viene messo in movimento da dispositivi esterni come ventilatori, pompe o compressori.
La convezione può avvenire secondo due modalità, come mostrato in Figura 8.
Convezione naturale
La convezione naturale si sviluppa spontaneamente per effetto delle differenze di temperatura e di densità presenti all’interno del fluido.
Sono esempi di convezione naturale:
- l’aria calda che sale sopra un radiatore;
- l’acqua che circola all’interno di una pentola durante l’ebollizione;
- le correnti atmosferiche generate dal riscaldamento del suolo.
In tutti questi casi il movimento del fluido è prodotto esclusivamente dalle forze di galleggiamento dovute alle differenze di densità.
Convezione forzata
Nella convezione forzata il movimento del fluido è invece provocato da un’azione esterna, come una pompa, un ventilatore o un compressore.
Ne sono esempi:
- l’aria movimentata da un ventilatore;
- l’acqua spinta da una pompa in un circuito;
- i fluidi che circolano all’interno di uno scambiatore di calore.
Poiché il fluido si muove più rapidamente, lo scambio termico risulta generalmente più intenso rispetto alla convezione naturale.
Da cosa dipende la convezione
L’intensità dello scambio termico per convezione dipende da numerosi fattori, tra cui:
- la differenza di temperatura tra la superficie e il fluido;
- la velocità del fluido;
- le proprietà fisiche del fluido (densità, viscosità, calore specifico e conducibilità termica);
- la geometria della superficie interessata;
- il tipo di moto del fluido (laminare o turbolento).

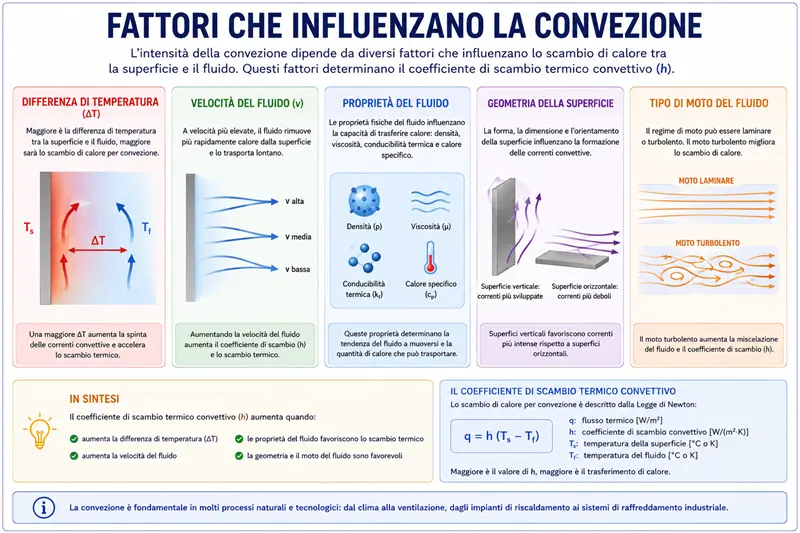

Figura 9. L’intensità dello scambio termico per convezione dipende da diversi fattori, tra cui la differenza di temperatura tra superficie e fluido, la velocità del fluido, le sue proprietà fisiche, la geometria della superficie e il regime di moto. L’insieme di questi parametri determina il coefficiente di scambio termico convettivo (h).
L’insieme di questi fattori viene generalmente descritto attraverso il coefficiente di scambio termico convettivo (h), che esprime la capacità di una superficie di scambiare calore con il fluido circostante.
La Legge di Newton del raffreddamento
Lo scambio termico per convezione è descritto dalla Legge di Newton del raffreddamento, secondo la quale il flusso di calore è proporzionale alla differenza di temperatura tra la superficie e il fluido.
La relazione può essere espressa come:
q= hA(Ts − Tf)
dove:
- q è il flusso termico [W/m²];
- h è il coefficiente di scambio termico convettivo[W/(m²·K)];
- A è l’area della superficie di scambio [m²]
- Tₛ è la temperatura della superficie;
- Tf è la temperatura del fluido.
A parità delle altre condizioni, maggiore è il coefficiente h, maggiore sarà lo scambio di calore tra la superficie e il fluido.
Il ruolo della convezione nell’isolamento termico
Parlando di fondamenti dell’isolamento termico, è bene sottolineare come la convezione influenzi il comportamento termico di qualsiasi sistema nel quale sia presente un fluido, sia esso aria o liquido.

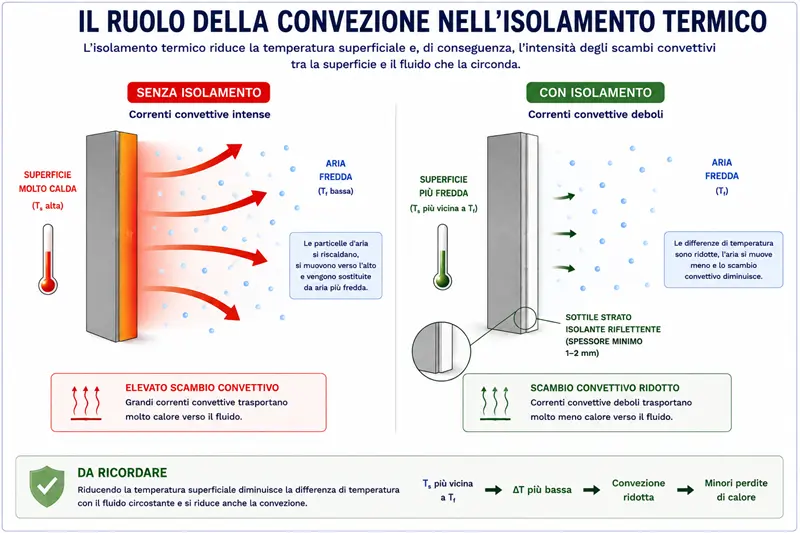

Figura 10. Uno dei fondamenti dell’isolamento termico consiste nel ridurre la temperatura superficiale dei materiali. Una minore differenza di temperatura rispetto al fluido circostante limita le correnti convettive e riduce il trasferimento di calore.
Per questo motivo, nella progettazione di sistemi di isolamento termico non è sufficiente considerare esclusivamente la conduzione all’interno dei materiali. Anche gli scambi convettivi che avvengono sulle superfici possono incidere in modo significativo sulle prestazioni complessive.
Nei capitoli successivi vedremo come la convezione contribuisca alla determinazione della trasmittanza termica e perché il controllo dei moti convettivi sia fondamentale per migliorare l’efficienza energetica e il comfort.
1.4 Irraggiamento
L’irraggiamento è il meccanismo di trasmissione del calore che avviene mediante l’emissione e l’assorbimento di radiazione elettromagnetica.
A differenza della conduzione e della convezione, l’irraggiamento non richiede il contatto diretto tra i corpi né la presenza di un mezzo materiale. L’energia termica può infatti propagarsi anche nel vuoto, come dimostra il calore proveniente dal Sole che raggiunge la Terra attraversando lo spazio.
Ogni corpo con una temperatura superiore allo zero assoluto (0 K) emette continuamente energia sotto forma di radiazione termica. Contemporaneamente, ogni superficie assorbe parte della radiazione proveniente dall’ambiente circostante. Lo scambio termico per irraggiamento dipende quindi dal bilancio tra energia emessa ed energia assorbita.

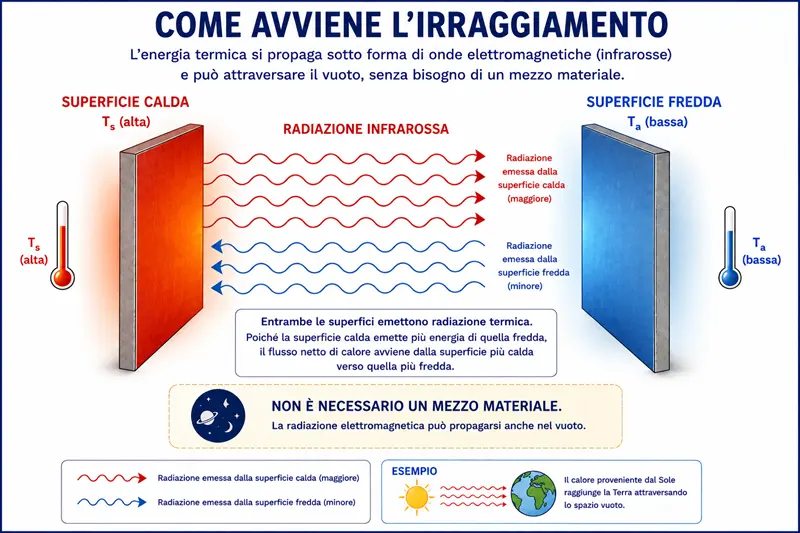

Figura 11. Entrambe le superfici emettono radiazione termica. Poiché la superficie più calda emette una quantità di energia maggiore rispetto a quella più fredda, il flusso netto di calore avviene dalla temperatura maggiore verso quella minore. L’irraggiamento può propagarsi anche nel vuoto.
Come avviene l’irraggiamento
L’energia irradiata si propaga sotto forma di onde elettromagnetiche. Alle temperature normalmente presenti negli edifici, negli impianti industriali e nella maggior parte delle applicazioni tecniche, la radiazione emessa appartiene prevalentemente alla banda dell’infrarosso.
Quando la radiazione incontra una superficie possono verificarsi tre fenomeni contemporaneamente:
- una parte dell’energia viene assorbita dal materiale;
- una parte viene riflessa;
- una parte può essere trasmessa attraverso il materiale, se questo è parzialmente trasparente alla radiazione.
La somma delle tre componenti è sempre pari all’energia incidente.
Emissività e riflettanza
La capacità di una superficie di emettere energia per irraggiamento è descritta dall’emissività (ε), un coefficiente adimensionale compreso tra 0 e 1.
- ε = 1 identifica il corpo nero ideale, che emette la massima quantità di radiazione possibile alla propria temperatura.
- Valori di emissività prossimi a 0 indicano superfici che emettono poca energia e riflettono gran parte della radiazione incidente.
In generale, le superfici metalliche lucide presentano emissività molto basse e un’elevata riflettanza, mentre superfici opache, scure o ossidate tendono ad avere emissività elevate e assorbono una maggiore quantità di energia radiante.
La Legge di Stefan-Boltzmann
La potenza irradiata da una superficie è descritta dalla Legge di Stefan-Boltzmann, secondo la quale l’energia emessa è proporzionale alla quarta potenza della temperatura assoluta della superficie.
La relazione fondamentale è:
- q = potenza irradiata [W/m²]
- ε = emissività della superficie
- σ = costante di Stefan-Boltzmann (5,67×10−8 W/(m²·K⁴)
- T = temperatura assoluta della superficie [K]
Questa equazione descrive l’energia emessa da una singola superficie.
Quando invece si considera lo scambio radiativo tra due superfici a temperature differenti, il flusso termico netto è espresso da:
dove:
- Tₛ è la temperatura assoluta della superficie;
- Tₐ è la temperatura assoluta dell’ambiente o della superficie con cui avviene lo scambio.
Poiché la temperatura compare elevata alla quarta potenza, anche piccole variazioni di temperatura possono produrre differenze significative nello scambio di calore per irraggiamento.
Da cosa dipende l’irraggiamento
L’intensità dello scambio termico per irraggiamento dipende principalmente da:
- la temperatura delle superfici coinvolte;
- la differenza di temperatura tra i corpi;
- l’emissività delle superfici;
- la riflettanza dei materiali;
- la geometria reciproca delle superfici (fattore di vista).
L’insieme di questi parametri determina la quantità di energia che viene emessa, riflessa e assorbita durante lo scambio radiativo.
Il ruolo dell’irraggiamento nell’isolamento termico
L’irraggiamento rappresenta uno dei tre meccanismi fondamentali della trasmissione del calore e può contribuire in modo significativo agli scambi termici tra superfici.
A differenza della conduzione, che dipende principalmente dalle proprietà del materiale, e della convezione, che è influenzata dal movimento del fluido, l’irraggiamento è fortemente legato alle caratteristiche superficiali dei materiali, in particolare alla loro emissività e alla capacità di riflettere la radiazione termica.
Per questo motivo, alcuni sistemi di isolamento non agiscono esclusivamente riducendo la conduzione del calore, ma limitano anche gli scambi radiativi attraverso superfici a bassa emissività, migliorando l’efficienza complessiva del sistema.
Nei paragrafi successivi
Nei capitoli dedicati ai materiali isolanti vedremo come le proprietà radiative delle superfici possano influenzare in modo significativo le prestazioni energetiche di edifici, impianti industriali, tubazioni, serbatoi, coperture e numerose altre applicazioni nelle quali l’irraggiamento rappresenta una componente importante degli scambi termici (approfondendo i fondamenti dell’isolamento termico nei diversi settori).
1.5 λ, U e R spiegati bene
Dopo aver compreso i tre meccanismi fondamentali della trasmissione del calore – conduzione, convezione e irraggiamento – è possibile introdurre i principali parametri utilizzati per descrivere il comportamento termico dei materiali e delle strutture.
Tra questi, i più importanti sono:
- λ (lambda), la conducibilità termica del materiale;
- R, la resistenza termica;
- U, la trasmittanza termica.
Questi tre parametri sono strettamente collegati, ma descrivono aspetti differenti del fenomeno. Comprenderne il significato è fondamentale per interpretare correttamente le schede tecniche dei materiali, confrontare soluzioni costruttive e valutare le prestazioni di un sistema di isolamento.

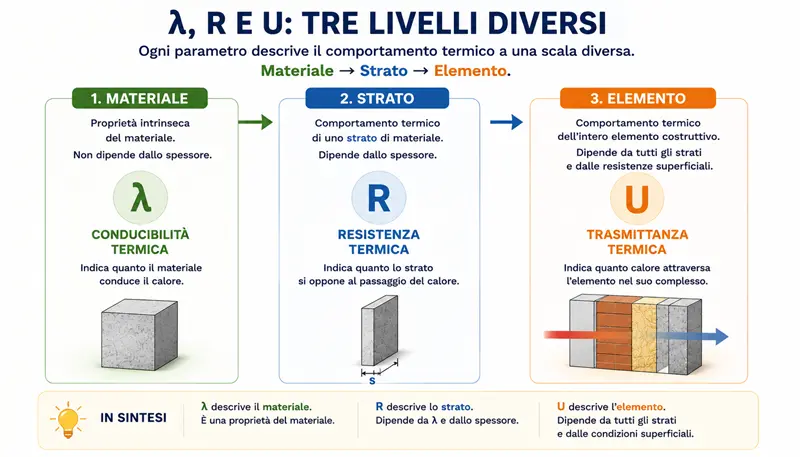

λ, R e U descrivono tre livelli diversi dello stesso fenomeno fisico: λ è una proprietà del materiale, R dello strato e U dell’intero elemento costruttivo. Comprendere questa gerarchia è fondamentale per interpretare correttamente le prestazioni di un sistema di isolamento termico.
La conducibilità termica (λ)
La conducibilità termica, indicata con il simbolo λ (lambda), è una proprietà fisica caratteristica di ogni materiale.
Essa esprime la capacità del materiale di trasmettere il calore per conduzione.
Dal punto di vista fisico, λ rappresenta la quantità di calore che attraversa un materiale dello spessore di 1 metro, con una superficie di 1 m², quando tra le due facce esiste una differenza di temperatura di 1 Kelvin (o 1 °C).
L’unità di misura è:
Più il valore di λ è elevato, maggiore sarà la capacità del materiale di trasmettere il calore.
Al contrario, materiali con valori di λ molto bassi ostacolano il passaggio dell’energia termica e risultano quindi più efficaci come isolanti, come mostrato nella sottostante Figura 14.

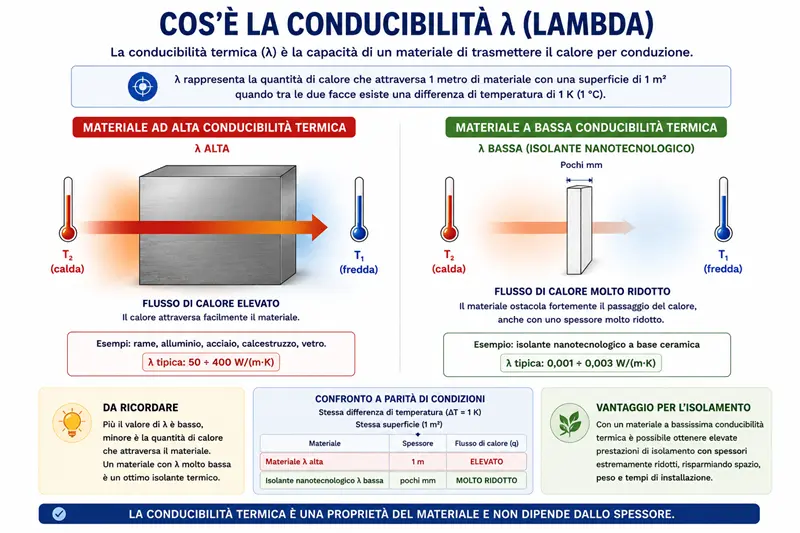

Figura 14. La conducibilità termica (λ) misura la capacità di un materiale di trasmettere il calore per conduzione. Più il valore di λ è basso, minore sarà il flusso di calore che attraversa il materiale e migliori saranno le sue prestazioni isolanti.
È importante ricordare che λ dipende esclusivamente dal materiale e non dallo spessore del componente.
La resistenza termica (R)
La resistenza termica, indicata con la lettera R, misura la capacità di uno strato di materiale di opporsi al passaggio del calore.
A differenza della conducibilità, la resistenza termica dipende sia dal materiale sia dal suo spessore.
La relazione è:
dove:
- R = resistenza termica [m²·K/W]
- s = spessore del materiale [m]
- λ = conducibilità termica [W/(m·K)]
L’unità di misura della resistenza termica è:
Maggiore è il valore di R, maggiore sarà la capacità dello strato di limitare il passaggio del calore.
Due materiali con la stessa conducibilità possono quindi avere resistenze termiche molto differenti se vengono utilizzati con spessori diversi.
La trasmittanza termica (U)
La trasmittanza termica, indicata con la lettera U, descrive invece il comportamento termico di un elemento costruttivo completo.
Non riguarda quindi un singolo materiale, ma l’intera stratigrafia di una parete, di una copertura, di un pavimento o di un serramento.
La trasmittanza esprime la quantità di calore che attraversa 1 m² di elemento costruttivo quando tra i due lati esiste una differenza di temperatura pari a 1 Kelvin.
L’unità di misura è:
La trasmittanza è pari all’inverso della resistenza termica complessiva:
dove RT rappresenta la resistenza termica totale della struttura, ottenuta sommando:
- la resistenza superficiale interna;
- le resistenze dei singoli strati;
- la resistenza superficiale esterna.
Minore è il valore della trasmittanza, migliori saranno le prestazioni di isolamento dell’elemento.
Come sono collegati λ, R e U
I tre parametri descrivono livelli diversi dello stesso fenomeno fisico.
- λ descrive il materiale.
- R descrive un determinato spessore di quel materiale.
- U descrive il comportamento dell’intera struttura composta da uno o più materiali.
In altre parole:
- λ è una proprietà del materiale;
- R è una proprietà dello strato;
- U è una proprietà dell’elemento costruttivo.
Un esempio pratico
Immaginiamo due pannelli realizzati con lo stesso materiale.
Entrambi possiedono:
Il primo pannello ha uno spessore di 5 cm, mentre il secondo ha uno spessore di 10 cm.
Il secondo avrà una resistenza termica doppia rispetto al primo, perché la resistenza aumenta proporzionalmente allo spessore.
Se questi pannelli vengono inseriti all’interno di una parete, contribuiranno a diminuire la trasmittanza complessiva della struttura, migliorandone l’isolamento termico.
Gli errori più comuni
Uno degli errori più frequenti consiste nel confrontare esclusivamente il valore della conducibilità λ, trascurando lo spessore del materiale.
Un materiale con una conducibilità leggermente migliore non garantisce necessariamente prestazioni superiori se viene applicato con uno spessore significativamente inferiore.
Per valutare correttamente una soluzione isolante è quindi necessario considerare contemporaneamente:
- la conducibilità del materiale (λ);
- lo spessore applicato;
- la resistenza termica ottenuta (R);
- la trasmittanza finale della struttura (U).
Solo analizzando questi parametri nel loro insieme è possibile confrontare correttamente sistemi di isolamento differenti e scegliere la soluzione più adatta alle specifiche esigenze progettuali.
1.6 Inerzia termica e capacità termica
Quando un corpo riceve o cede calore, la sua temperatura non varia istantaneamente. La rapidità con cui avviene questa variazione dipende dalla quantità di energia che il corpo è in grado di accumulare e dalle modalità con cui scambia calore con l’ambiente circostante.
Per comprendere questo comportamento è necessario distinguere due concetti strettamente collegati ma non equivalenti: capacità termica e inerzia termica. Questi concetti sono particolarmente importanti per comprendere i fondamenti dell’isolamento termico ad alto spessore.
La capacità termica
La capacità termica indica la quantità di energia necessaria per aumentare di un grado la temperatura di un corpo.
La relazione fondamentale è:
Q = C · ΔT
dove:
- Q è la quantità di calore scambiata [J];
- C è la capacità termica del corpo [J/K];
- ΔT è la variazione di temperatura [K].
Maggiore è la capacità termica di un corpo, maggiore è la quantità di energia necessaria per modificarne la temperatura.
La capacità termica, spiegata graficamente in Figura 15. , dipende dalla massa del corpo e dal calore specifico del materiale:
C = m · c
dove:
- m è la massa [kg];
- c è il calore specifico [J/(kg·K)].
Due corpi costituiti dallo stesso materiale, ma con masse differenti, possiedono quindi capacità termiche differenti.

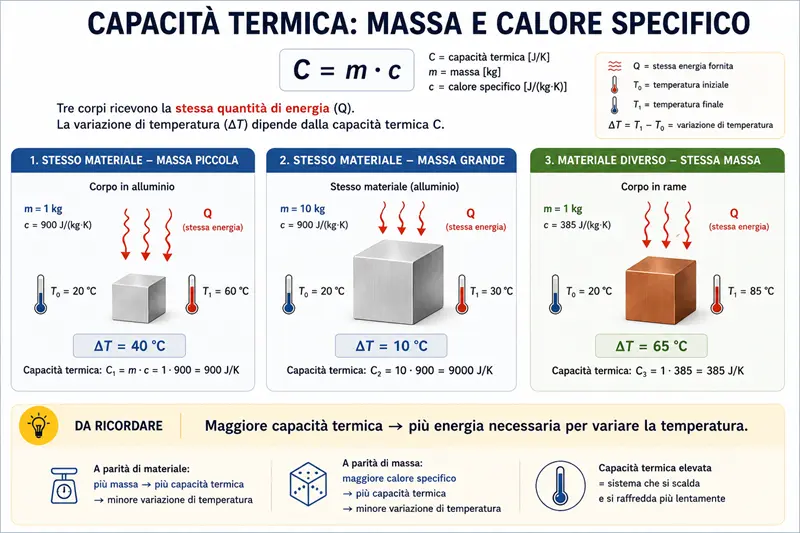

Figura 15. La capacità termica dipende dalla massa del corpo e dal calore specifico del materiale. A parità di energia fornita, un corpo con maggiore capacità termica subisce una variazione di temperatura minore.
Il calore specifico
Il calore specifico è una proprietà caratteristica del materiale e indica quanta energia è necessaria per aumentare di un grado la temperatura di un chilogrammo di quel materiale.
Un materiale con elevato calore specifico può assorbire una quantità relativamente grande di energia subendo una variazione di temperatura contenuta.
È quindi importante distinguere:
calore specifico → proprietà del materiale
capacità termica → proprietà del corpo, dipendente dal materiale e dalla sua massa
Questa distinzione è analoga, per certi aspetti, a quella già incontrata tra conducibilità e resistenza termica: una proprietà caratterizza il materiale, mentre l’altra dipende anche dalla quantità di materiale considerata.
Che cos’è l’inerzia termica
Con inerzia termica si indica, in termini generali, la tendenza di un sistema a opporsi alle variazioni della propria temperatura.
Un corpo con elevata inerzia termica tende a riscaldarsi e raffreddarsi lentamente. Al contrario, un corpo con bassa inerzia termica modifica più rapidamente la propria temperatura quando cambiano le condizioni esterne.
L’inerzia termica non deve però essere considerata semplicemente un sinonimo di capacità termica.
La capacità termica descrive quanta energia deve essere accumulata o ceduta per ottenere una determinata variazione di temperatura. L’inerzia termica riguarda invece il comportamento dinamico nel tempo del sistema e dipende sia dalla sua capacità di accumulare energia sia dalla velocità con cui tale energia viene scambiata.
Un corpo può quindi possedere una notevole capacità di accumulo termico, ma la rapidità con cui la sua temperatura varia dipende anche dalle condizioni di scambio con l’ambiente.

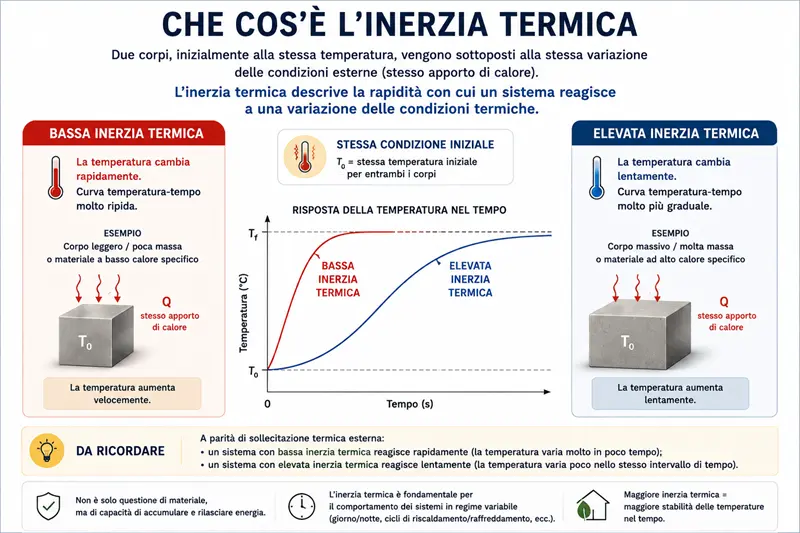

Figura 16. Un sistema a bassa inerzia termica reagisce rapidamente alle variazioni delle condizioni esterne, mentre un sistema a elevata inerzia termica modifica più lentamente la propria temperatura. Il grafico mostra la diversa evoluzione della temperatura nel tempo.
Accumulo e rilascio del calore
Quando un corpo è esposto a un ambiente più caldo, assorbe energia e la sua temperatura aumenta progressivamente. Quando le condizioni si invertono, può cedere all’ambiente parte dell’energia precedentemente accumulata.
Si crea quindi un processo di accumulo e successivo rilascio dell’energia termica.
Questo comportamento è particolarmente importante quando la temperatura esterna varia nel tempo, come avviene nei cicli giorno-notte (ecco perchè è strettamente connesso ai fondamenti dell’isolamento termico tradizionale ad alto spessore, mentre non lo è per gli isolanti nanotecnologici a basso spessore), nei processi industriali intermittenti o nei sistemi sottoposti a riscaldamenti e raffreddamenti periodici.
In questi casi non è sufficiente sapere quanto calore viene trasferito in una determinata condizione: diventa importante conoscere anche come il sistema reagisce nel tempo.
Massa e inerzia termica
A parità di materiale, aumentando la massa aumenta anche la capacità termica del corpo.
Per questo motivo elementi massivi possono generalmente accumulare quantità maggiori di energia prima di subire variazioni significative di temperatura.
Un elemento molto leggero, invece, contiene una quantità minore di materia e tende generalmente a reagire più rapidamente alle variazioni delle condizioni termiche.
La massa, tuttavia, non è l’unico parametro da considerare: il comportamento dinamico dipende anche dal calore specifico dei materiali, dalla conducibilità termica, dalla geometria del sistema e dalle condizioni di scambio con l’ambiente.
Inerzia termica e isolamento non sono la stessa cosa
Un’altra distinzione fondamentale riguarda inerzia termica e isolamento termico.
Un materiale isolante ha la funzione di limitare il trasferimento di calore. Un sistema dotato di elevata inerzia termica, invece, tende a modificare lentamente la propria temperatura grazie alla capacità di accumulare e rilasciare energia nel tempo.
Si tratta quindi di due fenomeni differenti:
isolamento termico → rallenta il trasferimento di energia
inerzia termica → rallenta la variazione della temperatura del sistema
I due effetti possono naturalmente interagire. Riducendo gli scambi termici con l’ambiente, l’isolamento può contribuire a mantenere più a lungo determinate condizioni termiche; la capacità termica determina invece quanta energia il sistema può accumulare per una determinata variazione di temperatura.
Il caso degli isolanti nanotecnologici a basso spessore
Gli isolanti termici nanotecnologici a basso spessore introducono un principio particolarmente utile per comprendere questa distinzione. Il loro obiettivo non è aumentare in modo significativo la massa o la capacità termica del sistema, ma limitare gli scambi di calore attraverso uno strato di spessore molto ridotto.
Un materiale applicato in pochi millimetri possiede infatti una massa limitata e fornisce generalmente un contributo contenuto alla capacità termica complessiva della struttura. La sua funzione deve quindi essere valutata principalmente in relazione alla capacità di ridurre il trasferimento di energia termica, mentre l’inerzia termica dipende dal comportamento dinamico dell’intero sistema.
Ne deriva una distinzione importante:
Una buona prestazione isolante non implica necessariamente un’elevata inerzia termica, così come un’elevata inerzia termica non implica necessariamente una buona capacità isolante.
Isolamento e inerzia possono contribuire entrambi al comportamento termico di un sistema, ma lo fanno attraverso meccanismi fisici differenti.
Il comportamento in regime variabile
Molte delle grandezze considerate nella trasmissione del calore possono essere descritte facendo riferimento a condizioni stazionarie, nelle quali le temperature non variano nel tempo.
Nella realtà, tuttavia, moltissimi fenomeni termici avvengono in regime variabile, o transitorio.
La temperatura dell’ambiente cambia, una superficie viene riscaldata dal Sole, un impianto viene acceso o spento, un fluido caldo comincia a circolare in una tubazione oppure un serbatoio viene riempito con un prodotto a temperatura differente da quella dell’ambiente.
In queste condizioni entra in gioco una nuova variabile fondamentale: il tempo.
Capacità termica e inerzia termica permettono quindi di comprendere non soltanto quanto calore viene scambiato, ma anche quanto rapidamente un sistema reagisce alle variazioni delle condizioni termiche.
Da ricordare
Conducibilità, capacità termica e inerzia termica descrivono fenomeni differenti.
La conducibilità termica indica quanto facilmente il calore si propaga per conduzione attraverso un materiale.
La capacità termica indica quanta energia è necessaria per modificarne la temperatura.
L’inerzia termica descrive invece la tendenza di un sistema a reagire più o meno lentamente alle variazioni delle condizioni termiche.
L’isolamento termico nanotecnologico a basso spessore, infine, agisce limitando il trasferimento di energia e non deve essere confuso con la capacità di accumularla, come evidenziato in Figura 17.

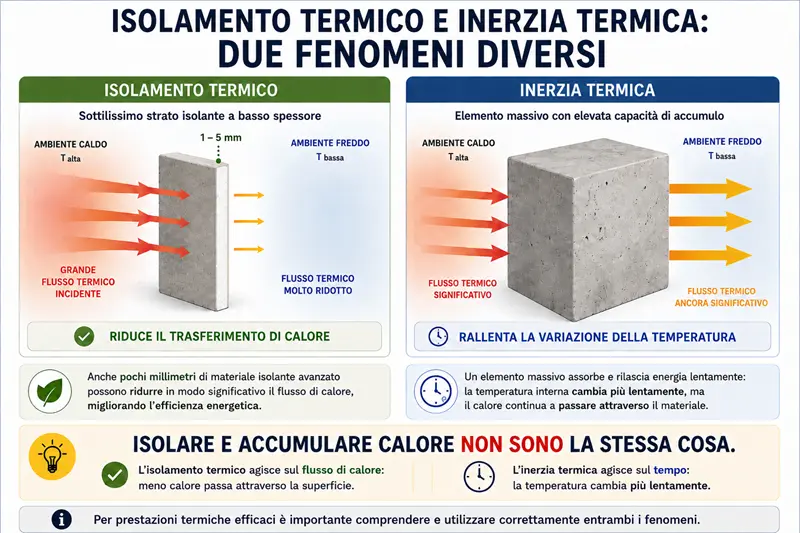

Figura 17. Isolamento termico e inerzia termica descrivono due fenomeni diversi: l’isolamento limita il flusso di calore attraverso un elemento, mentre l’inerzia termica determina la rapidità con cui un sistema modifica la propria temperatura.
Comprendere queste differenze è fondamentale per analizzare correttamente il comportamento termico di materiali e sistemi, soprattutto quando le temperature cambiano nel tempo.
1.7 Ponti termici
In un elemento costruttivo o in un sistema termico il flusso di calore non si distribuisce sempre in modo uniforme. In alcune zone, infatti, la geometria, la presenza di materiali differenti o una discontinuità dello strato isolante possono determinare una maggiore concentrazione del flusso termico.
Queste zone vengono definite ponti termici.
Un ponte termico rappresenta quindi una porzione localizzata del sistema nella quale il trasferimento di calore risulta differente rispetto alle zone circostanti, generalmente più intenso.
Il fenomeno non riguarda esclusivamente gli edifici. Discontinuità termiche possono essere presenti anche in strutture metalliche, impianti industriali, serbatoi, tubazioni, veicoli, imbarcazioni e, più in generale, in qualsiasi sistema nel quale materiali, geometrie o condizioni di isolamento determinino percorsi preferenziali per il trasferimento del calore.

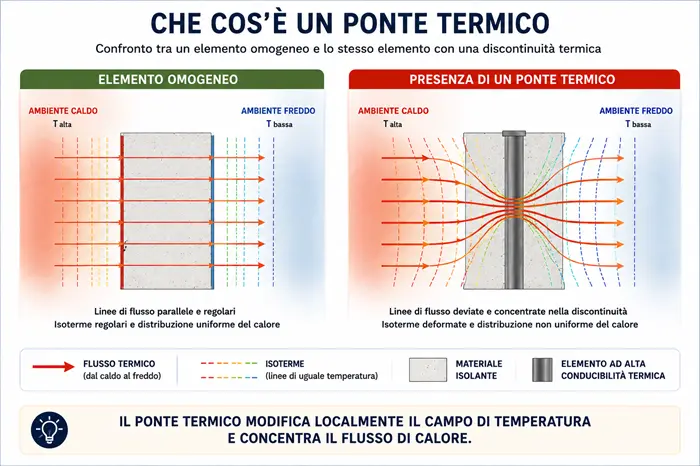

Figura 18. In un elemento omogeneo il flusso termico presenta un andamento regolare. In presenza di una discontinuità ad alta conducibilità, le linee di flusso e le isoterme si deformano, modificando localmente il campo di temperatura.
Perché si forma un ponte termico
In una superficie piana, omogenea e sufficientemente estesa, il trasferimento di calore può essere rappresentato in prima approssimazione come un fenomeno monodimensionale: il flusso attraversa l’elemento prevalentemente in direzione perpendicolare alla superficie.
In presenza di una discontinuità, questa rappresentazione non è più sufficiente.
Il campo di temperatura viene perturbato e il flusso termico può assumere una distribuzione bidimensionale o tridimensionale.
Le linee di flusso non rimangono quindi parallele, ma possono deviare e concentrarsi in determinate zone.
Un ponte termico può essere generato principalmente da:
- discontinuità geometriche, come angoli, spigoli e variazioni di forma;
- discontinuità dei materiali, quando materiali con proprietà termiche differenti sono collegati tra loro;
- discontinuità dello strato isolante, dovute a interruzioni, riduzioni di spessore o attraversamenti;
- elementi strutturali o di collegamento caratterizzati da una conducibilità termica maggiore rispetto ai materiali circostanti.
In tutti questi casi cambia localmente la modalità con cui il calore attraversa il sistema (come mostrato in Figura 18.)
Ponti termici geometrici
Un ponte termico geometrico nasce dalla forma stessa dell’elemento.
Un esempio classico è rappresentato dall’angolo tra due pareti. In corrispondenza dell’angolo, la geometria delle superfici attraverso cui viene scambiato calore è differente rispetto a quella presente nella parte centrale della parete.
Il campo termico diventa quindi bidimensionale e le isoterme e le linee di flusso assumono un andamento differente.
Il ponte termico geometrico può essere presente anche quando i materiali sono perfettamente omogenei e lo strato isolante è continuo.
Ponti termici dovuti ai materiali
Un secondo caso si verifica quando il flusso termico incontra materiali con conducibilità termiche differenti.
Se all’interno di un elemento prevalentemente isolante è presente, per esempio, un componente molto più conduttivo, una quota maggiore del flusso termico tenderà ad attraversare quella zona.
Si crea così un percorso termicamente preferenziale.
Il fenomeno è particolarmente evidente in presenza di elementi metallici, perché i metalli possiedono generalmente una conducibilità termica molto maggiore rispetto ai comuni materiali isolanti.
Il principio, tuttavia, è generale e riguarda qualsiasi accostamento tra materiali con proprietà termiche significativamente differenti.
Ponti termici dovuti alla discontinuità dell’isolamento
Un ponte termico può formarsi anche quando uno strato isolante viene interrotto oppure presenta localmente uno spessore inferiore.
In questa zona la resistenza termica diminuisce e il flusso di calore può aumentare.
È quindi importante distinguere tra presenza dell’isolamento e continuità dell’isolamento: anche un materiale caratterizzato da buone proprietà termiche può perdere parte della propria efficacia complessiva se non forma uno strato sufficientemente continuo nei punti critici.
Questo concetto introduce un principio fondamentale nella progettazione termica:
la prestazione di un sistema non dipende soltanto dalle proprietà del materiale isolante, ma anche dalla continuità con cui esso viene applicato.

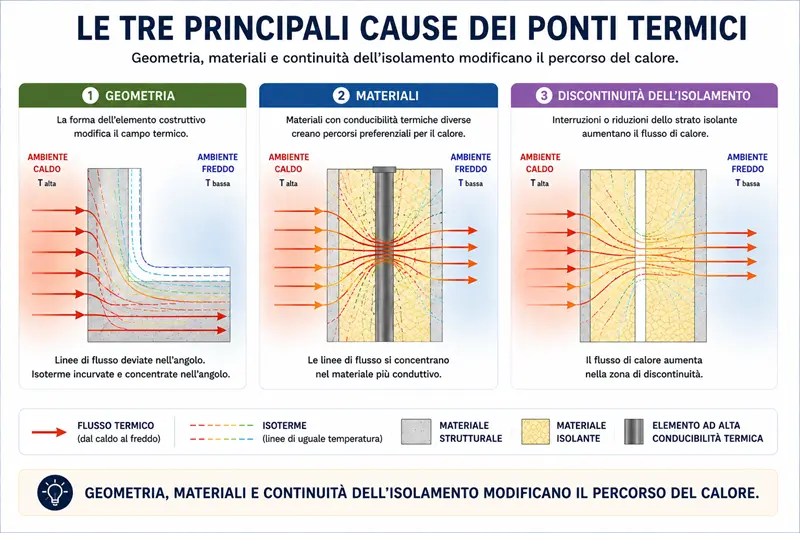

Figura 18. I ponti termici possono derivare dalla geometria dell’elemento, dalla presenza di materiali con diversa conducibilità termica o dalla discontinuità dello strato isolante. In tutti i casi viene modificata localmente la distribuzione del flusso di calore.
Come cambia la temperatura superficiale

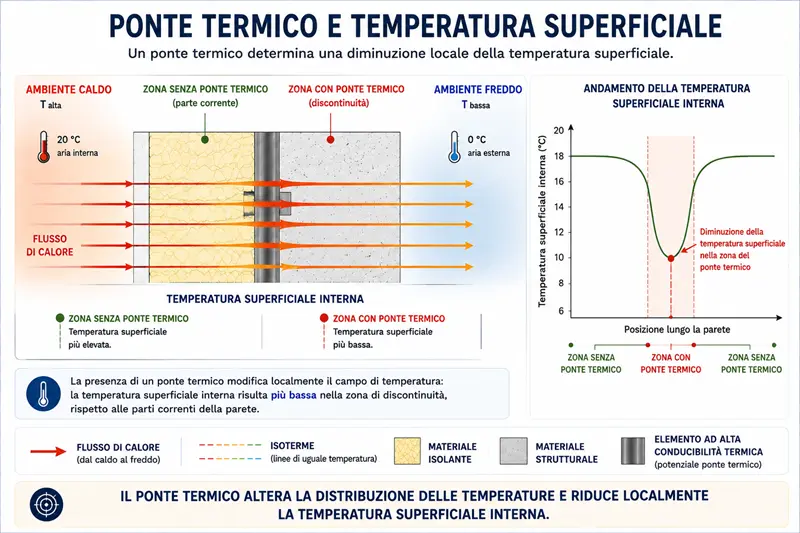

Figura 19. In corrispondenza di un ponte termico aumenta localmente il flusso di calore e, sul lato caldo, la temperatura superficiale può risultare più bassa rispetto alle zone circostanti.
La presenza di un ponte termico non modifica soltanto la quantità di calore trasferita.
Come rappresentato in Figura 19. , modifica anche la distribuzione delle temperature all’interno dell’elemento e sulle sue superfici.
Consideriamo, per esempio, un ambiente caldo separato da un ambiente più freddo. Nella zona caratterizzata da maggiore dispersione termica, la temperatura della superficie sul lato caldo può risultare più bassa rispetto alle zone circostanti.
Si genera quindi una disomogeneità della temperatura superficiale.
Questo aspetto è particolarmente importante perché la temperatura superficiale influenza anche gli scambi per convezione e irraggiamento con l’ambiente circostante.
Il ponte termico deve quindi essere interpretato come un fenomeno che modifica localmente l’intero campo termico, non semplicemente come un punto attraverso il quale “passa più calore”.
Ponti termici e condensazione superficiale
Quando la temperatura superficiale di una zona diminuisce sufficientemente, può aumentare il rischio di condensazione superficiale.
L’aria contiene infatti una determinata quantità di vapore acqueo. Se entra in contatto con una superficie sufficientemente fredda, può raggiungere condizioni nelle quali il vapore condensa.
La formazione di condensa non dipende quindi dal ponte termico in sé, ma dall’interazione tra:
temperatura superficiale + temperatura dell’aria + umidità relativa.
Per questo motivo la valutazione dei ponti termici è importante non soltanto dal punto di vista delle dispersioni energetiche, ma anche per il controllo delle condizioni termoigrometriche delle superfici.
Il ponte termico come fenomeno multidimensionale
Dal punto di vista della fisica tecnica, uno degli aspetti più importanti dei ponti termici è il passaggio da un modello di trasmissione del calore prevalentemente monodimensionale a uno bidimensionale o tridimensionale.
In una parete omogenea lontana dalle discontinuità, le linee di flusso possono essere considerate approssimativamente parallele.
Vicino a un angolo, a un elemento strutturale o a una variazione dei materiali, invece, le linee di flusso cambiano direzione.
Per descrivere correttamente il fenomeno occorre quindi analizzare il campo di temperatura e la distribuzione del flusso termico nella zona interessata.
È proprio questa caratteristica a rendere il ponte termico un fenomeno locale che non può essere descritto completamente considerando soltanto la trasmittanza termica della parte corrente dell’elemento.
Ponti termici lineari e puntuali
A seconda della geometria della discontinuità, i ponti termici possono essere distinti in lineari e puntuali.
Un ponte termico lineare si sviluppa lungo una linea del sistema, come può avvenire in corrispondenza di una giunzione tra elementi.
Il suo effetto viene generalmente caratterizzato attraverso la trasmittanza termica lineica ψ, espressa in:
W/(m·K)
Un ponte termico puntuale è invece associato a una discontinuità localizzata nello spazio e può essere caratterizzato attraverso la trasmittanza termica puntuale χ, espressa in:
W/K
Queste grandezze permettono di quantificare il contributo aggiuntivo al trasferimento termico determinato dalle discontinuità rispetto al comportamento delle parti uniformi del sistema.
Continuità dell’isolamento e sistemi a basso spessore
Il controllo dei ponti termici richiede innanzitutto di limitare le discontinuità e creare, quando possibile, uno strato isolante continuo.
In questo contesto gli isolanti termici a basso spessore, compresi alcuni sistemi nanotecnologici, presentano una caratteristica progettuale interessante: possono essere applicati anche in zone nelle quali lo spazio disponibile è molto limitato o dove geometrie complesse rendono difficile mantenere la continuità con sistemi isolanti di maggiore spessore.
Uno strato continuo di pochi millimetri può, per esempio, consentire di seguire superfici, raccordi, spigoli o elementi geometricamente complessi senza introdurre ingombri rilevanti.
Ciò non significa che il basso spessore elimini automaticamente un ponte termico. La sua efficacia deve essere valutata considerando le proprietà termiche del materiale, lo spessore applicato, la geometria del nodo e il comportamento complessivo del sistema.
Il principio generale rimane quindi lo stesso:
per limitare un ponte termico non conta soltanto quanto isola un materiale, ma anche se l’isolamento riesce a mantenere la propria continuità nella zona critica.

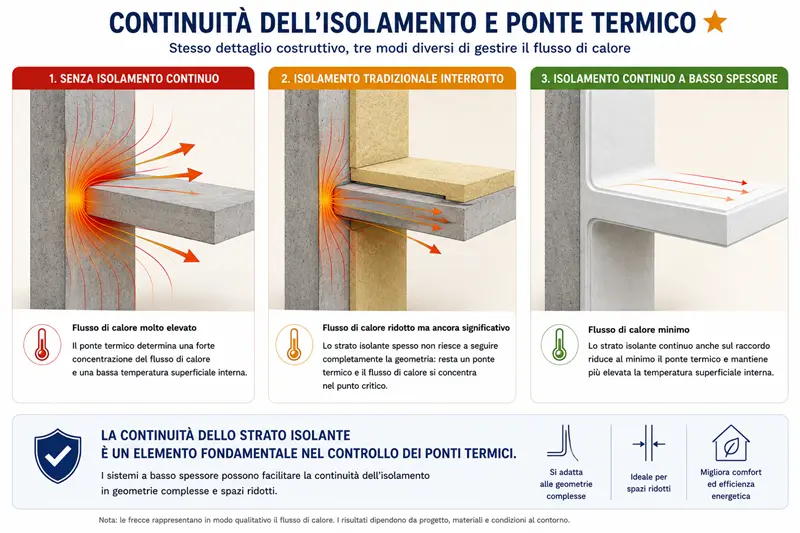

Figura 20. La continuità dello strato isolante è fondamentale nel controllo dei ponti termici. I sistemi a basso spessore possono facilitare la continuità dell’isolamento in corrispondenza di raccordi, geometrie complesse e spazi ridotti.
Da ricordare
Un ponte termico è una discontinuità nel comportamento termico di un sistema che modifica localmente la distribuzione delle temperature e del flusso di calore.
Può essere determinato dalla geometria, dalla presenza di materiali differenti o dalla discontinuità dell’isolamento.
I suoi effetti possono comprendere aumento degli scambi termici, variazioni della temperatura superficiale e, in determinate condizioni, maggiore rischio di condensazione.
La corretta gestione dei ponti termici richiede quindi di considerare non soltanto le proprietà dei materiali, ma anche geometria, continuità dell’isolamento e comportamento termico dell’intero nodo.
1.8 Condensa superficiale e interstiziale
L’aria contiene sempre una certa quantità di vapore acqueo. La quantità effettivamente presente e la quantità massima che l’aria può contenere prima di raggiungere la saturazione dipendono, tra gli altri fattori, dalla temperatura.

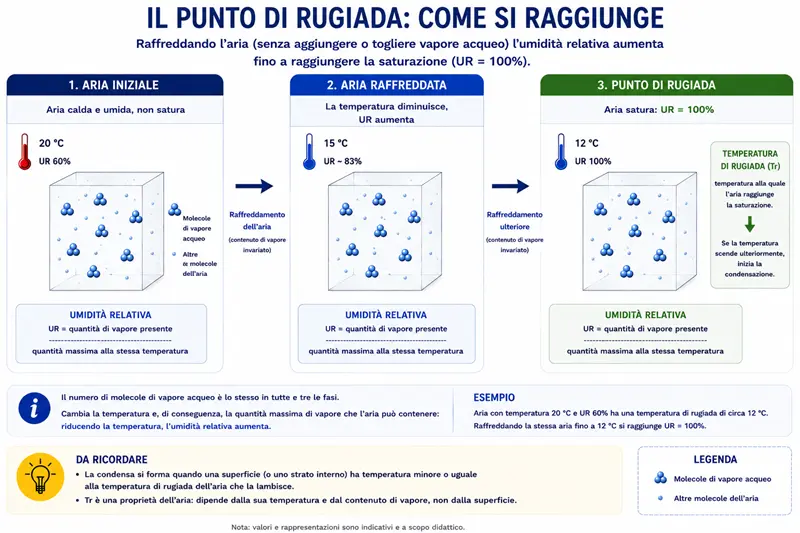

Quando l’aria si raffredda, la quantità di vapore che può essere presente senza raggiungere la saturazione diminuisce. Se il raffreddamento prosegue fino a raggiungere una determinata temperatura, detta temperatura di rugiada, si raggiunge la condizione di saturazione.
Se la temperatura scende ulteriormente, una parte del vapore acqueo può passare allo stato liquido: avviene la condensazione.
È quindi importante comprendere che la condensa non è determinata semplicemente dalla presenza di umidità nell’aria, ma dall’interazione tra temperatura, contenuto di vapore e condizioni termiche delle superfici o degli strati attraversati dal vapore.
Umidità assoluta e umidità relativa
Per descrivere il contenuto di vapore acqueo dell’aria possono essere utilizzate diverse grandezze.
L’umidità assoluta esprime la quantità effettiva di vapore acqueo presente in un determinato volume d’aria.
Nello studio delle condizioni ambientali viene però utilizzata molto frequentemente l’umidità relativa, che esprime il rapporto tra la quantità di vapore presente nell’aria e quella corrispondente alla saturazione alla stessa temperatura.
In termini di pressione di vapore può essere espressa come:
UR = pᵥ / pₛₐₜ × 100
dove:
- UR = umidità relativa [%];
- pᵥ = pressione parziale del vapore acqueo;
- pₛₐₜ = pressione di saturazione del vapore alla stessa temperatura.
Un’umidità relativa del 60%, per esempio, indica che la pressione parziale del vapore è pari al 60% della pressione di saturazione alla temperatura considerata.
La pressione di saturazione dipende fortemente dalla temperatura. Per questo motivo l’umidità relativa può cambiare anche senza aggiungere o sottrarre vapore acqueo.
Se una massa d’aria viene raffreddata mantenendo invariato il proprio contenuto di vapore, la sua umidità relativa aumenta. Se viene riscaldata, l’umidità relativa diminuisce.
La temperatura di rugiada
La temperatura di rugiada è la temperatura alla quale, per una determinata quantità di vapore presente nell’aria, viene raggiunta la saturazione (ved. Figura 21.)
Consideriamo aria inizialmente non satura che venga progressivamente raffreddata senza modificarne il contenuto di vapore.
Al diminuire della temperatura aumenta l’umidità relativa fino a raggiungere:
UR = 100%
La temperatura corrispondente rappresenta il punto di rugiada.
Il concetto è fondamentale perché permette di comprendere la formazione della condensa sulle superfici.
Se una superficie presenta una temperatura inferiore o uguale alla temperatura di rugiada dell’aria che la lambisce, possono verificarsi le condizioni per la condensazione superficiale.
In forma semplificata:
Tₛ ≤ Tᵣ → possibile condensazione superficiale
dove:
- Tₛ = temperatura della superficie;
- Tᵣ = temperatura di rugiada.
La temperatura di rugiada non è quindi una proprietà della superficie, ma dipende dallo stato termoigrometrico dell’aria, in particolare dalla sua temperatura e dal contenuto di vapore.

Figura 21. Raffreddando l’aria senza modificarne il contenuto di vapore, l’umidità relativa aumenta fino alla saturazione. Nell’esempio, aria a 20 °C e UR 60% raggiunge il punto di rugiada a circa 12 °C.
Condensa superficiale
La condensa superficiale si verifica quando il vapore acqueo presente nell’aria entra in contatto con una superficie la cui temperatura è sufficientemente bassa da raggiungere le condizioni di saturazione dell’aria in prossimità della superficie.
Un esempio intuitivo è quello di una superficie fredda esposta ad aria calda e umida.
Lo strato d’aria immediatamente a contatto con la superficie si raffredda. Se la sua temperatura raggiunge il punto di rugiada, l’aria diventa localmente satura e una parte del vapore può condensare sulla superficie.
Il fenomeno dipende quindi principalmente dall’interazione tra tre grandezze:
temperatura dell’aria + umidità dell’aria + temperatura superficiale.
Una superficie più fredda non produce necessariamente condensa. Se l’aria contiene poco vapore, la sua temperatura di rugiada può essere sufficientemente bassa da non essere raggiunta.
Allo stesso modo, una superficie che non sarebbe critica in condizioni di bassa umidità può diventarlo quando il contenuto di vapore dell’ambiente aumenta.
Il ruolo dell’isolamento termico
L’isolamento termico modifica la distribuzione delle temperature all’interno di un sistema e, di conseguenza, anche le temperature delle sue superfici.
Consideriamo un ambiente riscaldato separato da un ambiente esterno più freddo.
Se la resistenza termica dell’elemento di separazione è insufficiente, la temperatura della superficie interna può risultare sensibilmente inferiore alla temperatura dell’aria interna.
Un isolamento adeguato può contribuire a mantenere più elevata la temperatura della superficie sul lato caldo, riducendo il rischio che essa raggiunga la temperatura di rugiada.
Questo principio aiuta anche a comprendere quanto visto nel paragrafo precedente sui ponti termici: una discontinuità termica può provocare una diminuzione locale della temperatura superficiale e rendere quella zona più critica rispetto alle superfici circostanti.
La formazione di condensa, tuttavia, non dipende esclusivamente dall’isolamento: devono essere considerate contemporaneamente anche le condizioni di temperatura e umidità dell’ambiente.
Condensa interstiziale
La condensazione può verificarsi non soltanto sulla superficie di un elemento, ma anche all’interno della sua stratigrafia.
In questo caso si parla di condensa interstiziale.
Per comprendere il fenomeno occorre considerare che il vapore acqueo può attraversare molti materiali per diffusione, muovendosi in presenza di differenze di pressione parziale del vapore.
Contemporaneamente, attraversando una parete o un altro elemento che separa ambienti a temperature differenti, cambia anche la temperatura all’interno dei vari strati.
Si sviluppano quindi due fenomeni contemporanei:
- una distribuzione della temperatura attraverso l’elemento;
- una distribuzione della pressione parziale del vapore.
Se, in una determinata posizione della stratigrafia, le condizioni termoigrometriche raggiungono la saturazione, può verificarsi condensazione all’interno dell’elemento.
La differenza fondamentale rispetto alla condensa superficiale è quindi il luogo nel quale avviene il fenomeno.
Condensa superficiale → sulla superficie dell’elemento
Condensa interstiziale → all’interno della stratigrafia

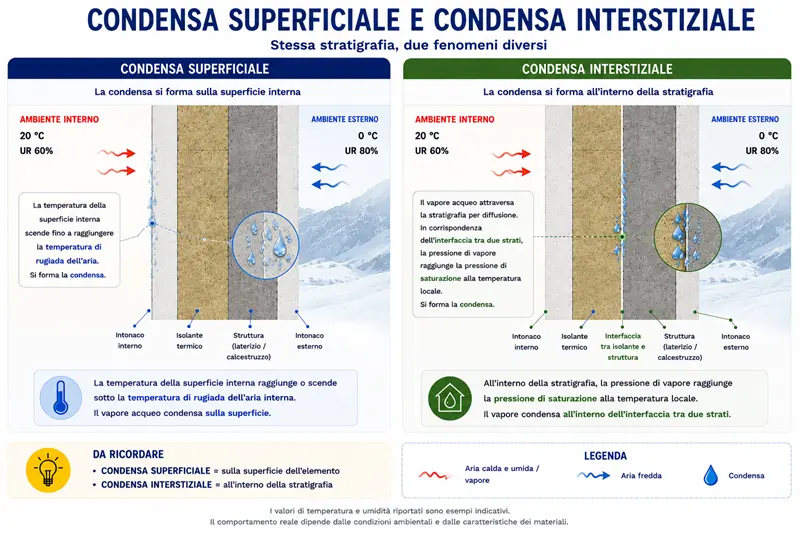

Figura 22. La condensa superficiale si forma sulla superficie dell’elemento quando questa raggiunge o scende sotto la temperatura di rugiada dell’aria. La condensa interstiziale può invece formarsi all’interno della stratigrafia, anche in corrispondenza dell’interfaccia tra due strati.
Diffusione del vapore
Il movimento del vapore attraverso un materiale non deve essere confuso con il trasferimento di calore.
Si tratta di fenomeni fisici differenti.
La capacità di un materiale di opporsi alla diffusione del vapore viene frequentemente descritta attraverso il fattore di resistenza alla diffusione del vapore μ.
Un valore di μ elevato indica una maggiore resistenza alla diffusione del vapore; un valore basso indica che il materiale permette al vapore di diffondere più facilmente.
Per uno strato di materiale è particolarmente utile la grandezza:
sᵈ = μ · s
dove:
- sᵈ = spessore equivalente d’aria [m];
- μ = fattore di resistenza alla diffusione del vapore;
- s = spessore dello strato [m].

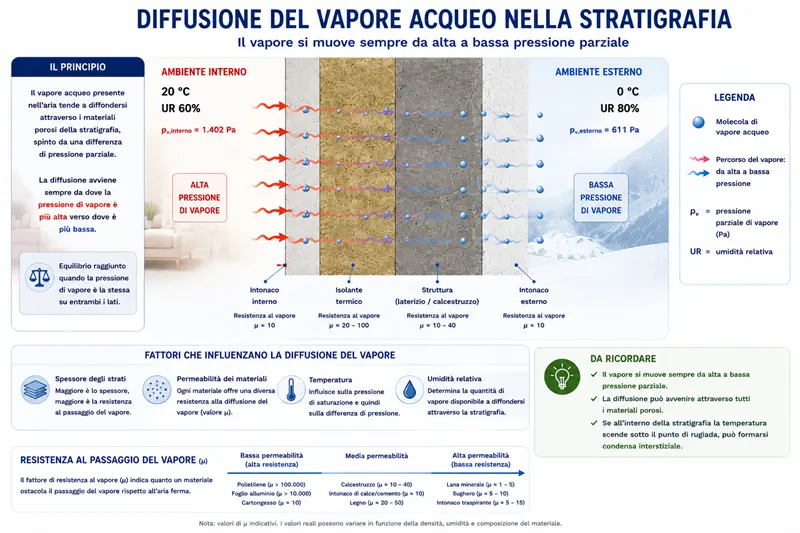

Figura 23. Il vapore acqueo può diffondere attraverso i materiali porosi in presenza di una differenza di pressione parziale. La resistenza al passaggio del vapore dipende dalle proprietà dei materiali e dallo spessore dei diversi strati.
Questa relazione evidenzia un concetto importante: il comportamento di uno strato nei confronti della diffusione del vapore dipende sia dalle proprietà del materiale sia dal suo spessore.
Due strati realizzati con lo stesso materiale ma con spessori differenti presentano quindi una diversa resistenza complessiva alla diffusione del vapore.
Temperatura e pressione di vapore all’interno di una stratigrafia
Per valutare il rischio di condensazione interstiziale non è sufficiente conoscere la temperatura dell’aria interna ed esterna.
Occorre comprendere ciò che avviene all’interno dell’elemento.
Procedendo dal lato caldo verso quello freddo, la temperatura varia in funzione delle resistenze termiche dei diversi strati.
Anche la pressione parziale del vapore varia attraversando materiali caratterizzati da differenti resistenze alla diffusione.
Il punto critico si verifica quando la pressione parziale del vapore raggiunge la pressione di saturazione corrispondente alla temperatura locale.
In termini concettuali:
pᵥ ≥ pₛₐₜ(T) → condizioni per la condensazione
Questo è il principio fisico alla base delle verifiche termoigrometriche delle stratigrafie.
Condensa superficiale e interstiziale non sono lo stesso fenomeno
Sebbene entrambe derivino dal raggiungimento delle condizioni di saturazione del vapore, condensa superficiale e interstiziale devono essere considerate separatamente.
La distinzione è importante perché un elemento può risultare adeguato rispetto al rischio di condensazione superficiale ma presentare condizioni critiche all’interno della stratigrafia, o viceversa.
Isolanti a basso spessore e comportamento termoigrometrico
Anche nel caso di isolanti termici a basso spessore, compresi i sistemi nanotecnologici, isolamento termico e comportamento nei confronti del vapore devono essere considerati come proprietà distinte.
Una bassa conducibilità termica riguarda la capacità del materiale di limitare il trasferimento di calore per conduzione; non determina automaticamente la sua permeabilità al vapore.
Un materiale può quindi possedere elevate prestazioni termiche e, contemporaneamente, presentare differenti livelli di resistenza alla diffusione del vapore in funzione della propria composizione e dello spessore applicato.
Nei sistemi a basso spessore questo aspetto è particolarmente interessante perché, come abbiamo visto, la resistenza alla diffusione del vapore di uno strato dipende anche dal suo spessore.
La valutazione termoigrometrica deve tuttavia essere effettuata considerando l’intera stratigrafia, non il solo materiale isolante.
Questo permette di mantenere distinti due concetti fondamentali:
La conducibilità termica descrive il trasferimento di calore. La permeabilità al vapore descrive il trasporto di vapore attraverso il materiale.
Un buon comportamento rispetto a uno dei due fenomeni non implica automaticamente un buon comportamento rispetto all’altro.
Da ricordare
La condensazione si verifica quando il vapore acqueo raggiunge condizioni di saturazione.
Nella condensa superficiale, il parametro determinante è la temperatura raggiunta dalla superficie in rapporto alle condizioni termoigrometriche dell’aria.
Nella condensa interstiziale, invece, occorre considerare contemporaneamente l’andamento della temperatura e della pressione di vapore all’interno dei diversi strati.
Isolamento termico, diffusione del vapore e controllo dell’umidità sono quindi fenomeni strettamente collegati, ma fisicamente distinti.
Comprenderne le differenze è essenziale per interpretare correttamente il comportamento termoigrometrico di qualsiasi sistema di separazione tra ambienti caratterizzati da condizioni differenti.
1.9 Comfort estivo e invernale
Quando si parla di isolamento termico, il comfort degli ambienti viene spesso associato esclusivamente alla temperatura dell’aria interna. In realtà, due stanze con la stessa temperatura dell’aria possono essere percepite in modo molto diverso.
Il benessere termico dipende infatti dall’equilibrio degli scambi di calore tra il corpo umano e l’ambiente circostante. In questo equilibrio intervengono non soltanto la temperatura dell’aria, ma anche la temperatura delle superfici che delimitano l’ambiente, il movimento dell’aria, l’umidità e le condizioni personali di chi occupa lo spazio.
Per questo motivo, valutare il comfort significa andare oltre il semplice valore indicato dal termostato.
La temperatura dell’aria non racconta tutto
Immaginiamo due ambienti nei quali l’aria interna sia mantenuta a 20 °C.
Nel primo, pareti, pavimento e superfici vetrate presentano temperature relativamente vicine a quella dell’aria. Nel secondo, una parete esterna è sensibilmente più fredda.
Anche se il termometro indica 20 °C in entrambi gli ambienti, la sensazione percepita può essere diversa.
Il motivo è che il corpo umano scambia continuamente energia anche per irraggiamento con le superfici circostanti. Una superficie molto fredda modifica questo equilibrio e può aumentare la sensazione di discomfort.
È quindi importante considerare anche la temperatura media radiante, che rappresenta in forma sintetica l’effetto termico delle superfici che circondano una persona.
Tutto ciò ci fa comprendere l’importanza dell’isolamento termico in edilizia (edifici a basso consumo o NZEB) e il motivo per cui l’efficienza energetica migliora la qualità dell’abitare oltre a ridurre i consumi.

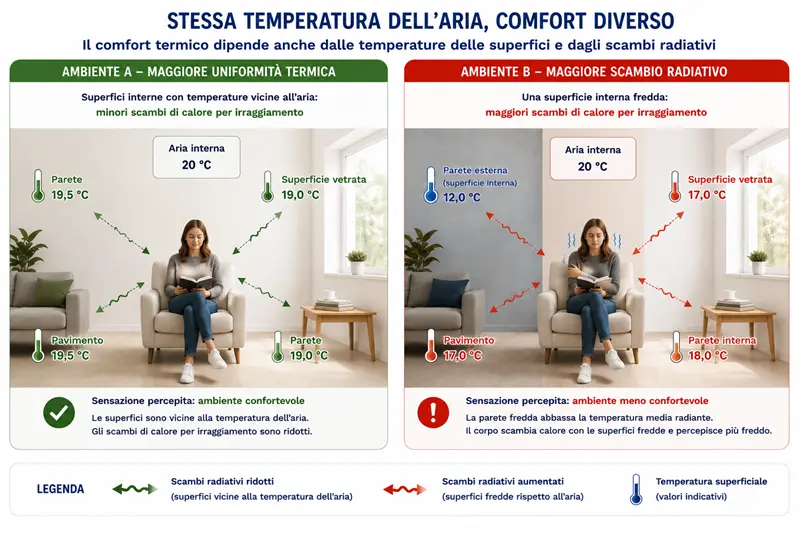

Figura 24. Due ambienti con la stessa temperatura dell’aria possono offrire un comfort diverso. Superfici più fredde aumentano gli scambi radiativi del corpo e possono ridurre il comfort percepito.
Il ruolo della temperatura superficiale
L’isolamento termico modifica il flusso di calore attraverso l’involucro e, di conseguenza, può influenzare anche le temperature delle superfici interne.
Durante l’inverno, una parete esterna scarsamente isolata può presentare una temperatura superficiale interna sensibilmente inferiore a quella dell’aria della stanza.
Migliorando il comportamento termico dell’elemento, la temperatura della superficie interna può avvicinarsi maggiormente a quella dell’ambiente.
Questo produce due effetti distinti:
- riduce lo scambio termico attraverso l’involucro;
- può migliorare le condizioni radianti percepite dagli occupanti.
È un concetto importante perché risparmio energetico e comfort termico sono correlati, ma non sono la stessa cosa.
Un intervento può infatti essere valutato sia per la riduzione delle dispersioni sia per gli effetti che produce sulle condizioni termoigrometriche e sulle temperature superficiali degli ambienti.
DALLA TEORIA ALL’APPLICAZIONE
Non basta chiedersi quanto calore attraversa una parete. È utile chiedersi anche quale temperatura raggiungerà la superficie rivolta verso l’ambiente occupato.
Il comfort invernale
Durante la stagione fredda, il calore tende a fluire dagli ambienti riscaldati verso l’esterno.
Un involucro termicamente efficace limita questo trasferimento e contribuisce a mantenere condizioni interne più stabili.
Ma il comfort invernale non dipende soltanto dalla quantità di energia necessaria per mantenere l’aria a una determinata temperatura.
Sono importanti anche:
Temperature superficiali interne. Pareti molto fredde possono peggiorare le condizioni radianti e, come abbiamo visto nel paragrafo precedente, aumentare localmente anche il rischio di condensazione superficiale.
Uniformità delle temperature. Ponti termici e discontinuità dell’isolamento possono creare zone con temperature superficiali sensibilmente differenti.
Movimenti d’aria. Infiltrazioni e correnti possono aumentare la dispersione di calore dal corpo e peggiorare la sensazione di comfort.
Umidità relativa. Influenza la percezione dell’ambiente e deve essere considerata insieme alla temperatura e alla ventilazione.
L’obiettivo non è quindi semplicemente “avere aria calda”, ma ottenere un ambiente nel quale aria, superfici e condizioni termoigrometriche contribuiscano a un equilibrio confortevole.
Il comfort estivo
In estate il problema si inverte.
L’obiettivo diventa limitare l’ingresso del calore e contenere il surriscaldamento degli ambienti interni.
In questo caso entrano in gioco diversi fenomeni contemporaneamente:
- conduzione attraverso pareti e coperture;
- irraggiamento solare sulle superfici esterne;
- capacità delle strutture di accumulare calore;
- ventilazione;
- apporti termici interni;
- dimensione e orientamento delle superfici vetrate;
- sistemi di ombreggiamento.
Una superficie esterna esposta al sole può raggiungere temperature notevolmente superiori a quella dell’aria esterna. Una parte dell’energia assorbita viene successivamente trasferita verso gli strati interni dell’elemento edilizio.
Per questo motivo, il comportamento estivo dell’involucro non può essere descritto dal solo valore di conducibilità termica λ.
Devono essere considerati anche l’assorbimento della radiazione solare, le proprietà superficiali, la stratigrafia, la capacità termica e l’andamento delle condizioni climatiche nel tempo.

Figura 25. In inverno l’obiettivo è limitare la dispersione di calore verso l’esterno; in estate occorre limitare l’ingresso di calore e il surriscaldamento, considerando anche radiazione solare, inerzia, ventilazione e proprietà delle superfici.
Isolamento e inerzia nel comportamento estivo
Come abbiamo visto nel § 1.6, isolamento termico e inerzia termica sono fenomeni differenti.
L’isolamento limita il trasferimento di calore.
L’inerzia descrive invece la capacità di un sistema di opporsi alle variazioni di temperatura attraverso l’accumulo e il rilascio di energia.
In estate questa distinzione assume particolare importanza.
Una struttura dotata di elevata capacità termica può assorbire una parte dell’energia e ritardarne gli effetti sulla temperatura interna. Un materiale isolante agisce invece principalmente limitando il flusso termico che attraversa l’elemento.
I due effetti possono quindi coesistere e contribuire in modo diverso al comportamento complessivo dell’edificio.
Il ruolo delle superfici esposte al sole
Nel comportamento estivo assume particolare importanza anche ciò che avviene prima che il calore attraversi la struttura.
Quando la radiazione solare raggiunge una superficie, una parte viene riflessa e una parte assorbita. L’energia assorbita contribuisce all’aumento della temperatura superficiale e può successivamente essere trasferita verso l’interno.
Per coperture e facciate fortemente esposte alla radiazione solare, le proprietà radiative della superficie esterna possono quindi contribuire in modo significativo al comportamento termico estivo.
Questo introduce concetti come riflettanza solare ed emissività termica, che verranno approfonditi nei capitoli successivi della Guida.
Questa frase è importante perché ci prepara perfettamente al successivo discorso sulle nanotecnologie senza anticiparlo in modo commerciale.
Tecnologie isolanti a basso spessore e comfort
Il comfort termico dipende dal comportamento complessivo dell’involucro e, in particolare, dagli scambi di calore e dalle temperature delle superfici che delimitano l’ambiente.
In questo contesto, i sistemi isolanti nanotecnologici a basso spessore rappresentano una specifica tecnologia per il controllo dello scambio termico, caratterizzata dalla possibilità di ottenere prestazioni isolanti attraverso strati di spessore molto contenuto.
La riduzione del flusso termico può contribuire a modificare le temperature superficiali e a rendere più uniformi le condizioni termiche dell’ambiente, con effetti che devono essere valutati in relazione alla specifica applicazione e alla stratigrafia dell’elemento edilizio.
Il basso spessore assume inoltre rilevanza progettuale perché consente di seguire con continuità geometrie, raccordi, spallette, elementi architettonici e superfici complesse, mantenendo limitato l’ingombro dell’intervento.
La valutazione della soluzione non deve tuttavia basarsi sul solo spessore: devono essere considerate le prestazioni termiche documentate, il comportamento termoigrometrico, le condizioni di applicazione e, quando rilevanti, le proprietà radiative del sistema.
DAL CAMPO
Quando il comfort migliora senza intervenire sulla facciata
In un’abitazione condominiale di Via Mauro Macchi, a Milano, la proprietaria desiderava migliorare il comfort termico dell’appartamento, ma non era possibile procedere con un intervento di isolamento della facciata perché gli altri condomini non intendevano effettuare i lavori.
La scelta è stata quindi quella di intervenire dall’interno dell’abitazione, applicando un sistema isolante a basso spessore sulle pareti disperdenti.
Prima dell’intervento erano inoltre presenti fenomeni di muffa, che sono stati trattati prima dell’applicazione del sistema isolante.
Il caso evidenzia un aspetto frequente negli interventi sull’esistente: la soluzione tecnicamente ideale deve confrontarsi anche con i vincoli reali dell’edificio e con la possibilità concreta di intervenire sulle diverse superfici.
In situazioni di questo tipo, poter modificare il comportamento termico delle pareti dall’interno, limitando la perdita di spazio utile, può rappresentare un criterio progettuale determinante.

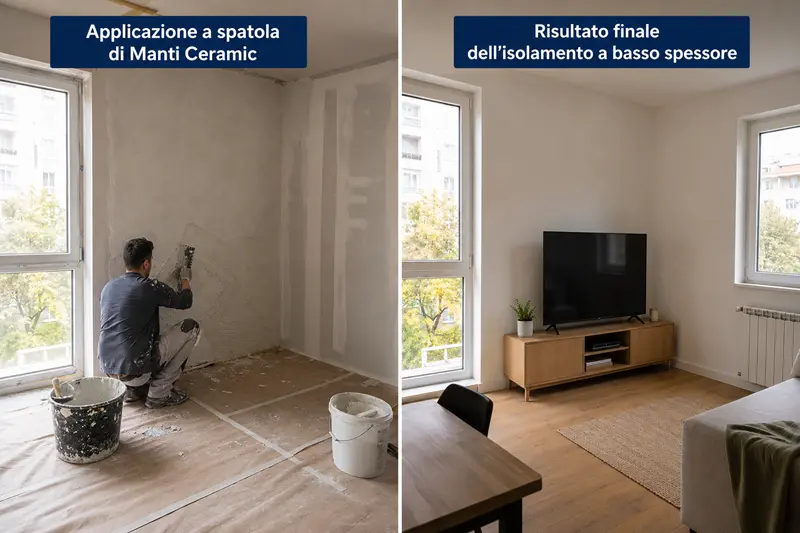

Figura 26. Applicazione a spatola di Manti Ceramic sulle pareti interne e risultato finale dell’intervento di isolamento a basso spessore realizzato in un appartamento a Milano.
Comfort ed efficienza energetica non sono sinonimi
È possibile migliorare il comfort percepito senza che questo possa essere descritto semplicemente attraverso un unico parametro energetico.
Allo stesso modo, il rispetto di un determinato valore di trasmittanza non descrive automaticamente tutte le condizioni di comfort di un ambiente.
Una valutazione completa deve mettere in relazione:
involucro + superfici + impianti + condizioni climatiche + modalità d’uso dell’edificio.
Il comfort termico è quindi il risultato dell’interazione tra edificio, ambiente e persone.
Da ricordare
- La temperatura dell’aria non è sufficiente, da sola, a descrivere il comfort termico.
- Le temperature delle superfici influenzano gli scambi radiativi con il corpo umano.
- In inverno l’isolamento contribuisce a limitare le dispersioni e a mantenere temperature superficiali interne più favorevoli.
- In estate devono essere considerati anche radiazione solare, proprietà superficiali, inerzia e ventilazione.
- Isolamento e inerzia termica sono fenomeni differenti, anche se entrambi influenzano il comportamento dell’edificio.
- Il comfort e l’efficienza energetica sono strettamente collegati, ma non sono sinonimi.
- Negli edifici esistenti, geometria, spazio disponibile e possibilità concreta di intervenire possono diventare parte integrante della scelta della soluzione isolante.
Capitolo 1 – Fondamenti dell’isolamento termico
Fondamenti fisici dell’isolamento termico
Indice del Capitolo
Introduzione
Il trasferimento del calore è uno dei fenomeni fisici più importanti che interessano il mondo che ci circonda. Ogni volta che esiste una differenza di temperatura tra due corpi o tra due ambienti, l’energia termica tende a trasferirsi spontaneamente dalla zona più calda verso quella più fredda. Conoscerlo significa comprendere appieno i fondamenti dell’isolamento termico.
Questo principio governa un numero enorme di applicazioni: dall’isolamento degli edifici alla coibentazione di impianti industriali, dalla protezione termica di tubazioni e serbatoi fino al controllo della temperatura nei processi produttivi, nei mezzi di trasporto e nelle imbarcazioni.
L’obiettivo di qualsiasi sistema di isolamento termico è rallentare questo trasferimento di energia, riducendo gli scambi di calore senza impedirli completamente. Comprendere i meccanismi fisici che regolano tale fenomeno è quindi il primo passo per interpretare correttamente il comportamento dei materiali isolanti e valutare in modo consapevole le diverse tecnologie disponibili.
In questo capitolo verranno analizzati i principi fondamentali della trasmissione del calore, le principali grandezze utilizzate per descrivere le prestazioni termiche dei materiali e alcuni fenomeni che influenzano direttamente l’efficienza di un sistema isolante, come i ponti termici, la condensa e l’inerzia termica.
Le conoscenze acquisite costituiranno la base per comprendere i capitoli successivi dedicati alle nanotecnologie, ai materiali isolanti, alle certificazioni e alle applicazioni nei diversi settori.
1.1 Come si trasmette il calore
Il calore è una forma di energia in continuo movimento. Ogni volta che due corpi si trovano a temperature differenti, tra essi si instaura spontaneamente un trasferimento di energia che tende a ridurre tale differenza.
Questo fenomeno interessa qualsiasi materiale e qualsiasi settore applicativo. Le stesse leggi fisiche regolano infatti il comportamento termico di una parete, di una tubazione industriale, di una copertura metallica, di uno scafo navale, di un serbatoio o di una cella frigorifera. Cambiano i materiali, cambiano le condizioni di esercizio e cambiano gli obiettivi progettuali, ma i principi che governano il trasferimento del calore rimangono gli stessi.
Per comprendere il funzionamento di un materiale isolante è quindi necessario partire da questi principi fondamentali, che costituiscono anche i fondamenti dell’isolamento termico.
Calore e temperatura non sono la stessa cosa
Nel linguaggio comune i termini calore e temperatura vengono spesso utilizzati come sinonimi. Dal punto di vista della fisica, però, rappresentano due grandezze profondamente differenti.
La temperatura descrive lo stato energetico di un corpo ed è legata all’energia cinetica media delle particelle che lo costituiscono. Maggiore è l’agitazione degli atomi e delle molecole, maggiore sarà la temperatura del materiale.
Il calore, invece, è energia in transito. Esso esiste soltanto quando vi è una differenza di temperatura tra due corpi e consiste nel trasferimento spontaneo di energia dal corpo più caldo a quello più freddo.
Figura 1. Temperatura e calore non sono sinonimi: la temperatura descrive lo stato energetico di un corpo, mentre il calore è l’energia che si trasferisce spontaneamente da un corpo più caldo a uno più freddo. Comprendere questa differenza è fondamentale per interpretare correttamente i principi dell’isolamento termico.
Questa distinzione è fondamentale perché un sistema di isolamento termico non elimina il calore né impedisce il raffreddamento di un corpo. Il suo compito è rallentare il trasferimento dell’energia termica, riducendo la velocità con cui avvengono gli scambi.
La direzione del flusso termico
Uno dei principi fondamentali della termodinamica afferma che il calore si trasferisce spontaneamente da una zona a temperatura maggiore verso una zona a temperatura minore fino al raggiungimento dell’equilibrio termico.
La direzione del flusso dipende quindi esclusivamente dalla differenza di temperatura esistente tra i due sistemi.
Figura 2. Negli ambienti confinati abitabili, come edifici, cabine nautiche, container e camper, la direzione del flusso di calore dipende dalla differenza di temperatura tra interno ed esterno: in inverno il calore tende a uscire, mentre in estate tende a entrare. L’isolamento termico rallenta questo trasferimento in entrambe le condizioni.
Ad esempio:
Figura 3. Negli impianti industriali il calore si trasferisce spontaneamente dalla zona a temperatura maggiore verso quella a temperatura minore. Se il fluido contenuto in una tubazione o in un serbatoio è più freddo dell’ambiente, il calore tende a entrare; se è più caldo, tende a disperdersi verso l’esterno. L’isolamento termico riduce questi scambi in entrambe le condizioni.
L’isolamento termico agisce rallentando questo trasferimento, indipendentemente dalla direzione del flusso.
Le tre modalità di trasmissione del calore che definiscono i fondamenti dell’isolamento termico
Il trasferimento del calore può avvenire attraverso tre differenti meccanismi fisici:
Nella pratica questi tre fenomeni sono quasi sempre contemporaneamente presenti e contribuiscono, in misura diversa, al comportamento termico di un sistema.
Nei paragrafi successivi verranno analizzati singolarmente per comprenderne il funzionamento e il ruolo nei diversi ambiti applicativi.
Perché è importante comprendere questi fenomeni
Quando si confrontano due sistemi di isolamento è frequente concentrarsi esclusivamente sullo spessore del materiale o sul valore della conducibilità termica dichiarato dal produttore.
In realtà il comportamento termico di un sistema dipende dall’interazione di numerosi fenomeni fisici che agiscono contemporaneamente.
Comprendere come si trasmette il calore significa interpretare correttamente le prestazioni dei materiali, valutarne i limiti e scegliere la soluzione più adatta alle specifiche esigenze progettuali, indipendentemente dal settore di applicazione.
1.2 Conduzione termica
La conduzione termica è il meccanismo di trasmissione del calore che avviene all’interno di un materiale o tra due corpi a contatto diretto, senza che vi sia uno spostamento macroscopico della materia.
In altre parole, come illustrato in Figura 4., durante la conduzione le particelle che costituiscono il materiale non si muovono da una zona all’altra, ma trasferiscono energia alle particelle adiacenti attraverso le loro interazioni microscopiche. Il risultato è un flusso continuo di calore dalla zona a temperatura maggiore verso quella a temperatura minore.
Figura 4. Nella conduzione termica il calore si trasferisce attraverso un materiale solido mediante le interazioni tra particelle adiacenti, senza movimento macroscopico della materia. Il flusso termico è sempre diretto dalla zona più calda verso quella più fredda.
La conduzione interessa principalmente i solidi, nei quali gli atomi sono strettamente legati tra loro e possono trasmettere energia con grande efficacia. Nei materiali metallici il fenomeno è ulteriormente favorito dalla presenza di elettroni liberi, che contribuiscono al trasporto dell’energia termica.
La Legge di Fourier
Parlando di fondamenti dell’isolamento termico, non si può prescindere dalla Legge di Fourier.
La conduzione termica è descritta dalla Legge di Fourier, formulata dal matematico e fisico francese Jean-Baptiste Joseph Fourier nel XIX secolo. Essa rappresenta una delle equazioni fondamentali della trasmissione del calore.
q = -k ∇T
dove:
Il segno negativo indica che il flusso di calore è sempre diretto verso temperature inferiori, in accordo con il secondo principio della termodinamica.
Figura 5. La Legge di Fourier descrive la conduzione termica nei materiali: il flusso di calore è proporzionale al gradiente di temperatura ed è sempre diretto dalla zona a temperatura maggiore verso quella a temperatura minore.
Da cosa dipende la conduzione termica?
L’intensità del flusso di calore per conduzione dipende da diversi fattori:
A parità delle altre condizioni, un materiale con elevata conducibilità termica trasmette il calore più rapidamente rispetto a un materiale con bassa conducibilità.
Figura 6. Confronto qualitativo della conducibilità termica (λ) di materiali metallici, materiali tradizionali e materiali isolanti. All’aumentare della conducibilità il calore si trasmette più facilmente; al diminuire della conducibilità aumenta la capacità del materiale di rallentare il flusso termico.
Buoni e cattivi conduttori
Non tutti i materiali conducono il calore con la stessa efficacia.
I metalli, come rame, alluminio e acciaio, sono generalmente ottimi conduttori termici e vengono impiegati quando è necessario favorire lo scambio di calore, ad esempio negli scambiatori di calore o nei dissipatori.
Materiali come il legno, il sughero, le fibre minerali, le schiume polimeriche e molti materiali isolanti presentano invece una conducibilità molto più bassa e rallentano il trasferimento del calore.
È importante sottolineare che nessun materiale è un isolante perfetto: tutti conducono il calore, ma con intensità molto diversa.
DAL CAMPO
Riduzione della temperatura superficiale in una centrale termica
In una centrale termica a Milano, le tubazioni presentavano una temperatura superficiale di circa 80 °C, con conseguente dispersione di calore verso l’ambiente circostante.
Per limitare lo scambio termico senza ricorrere a un isolamento di elevato spessore, sulla superficie della tubazione è stato applicato AES TECH, isolamento termico nanotecnologico applicabile a spruzzo, con uno spessore di circa 3 mm.
Dopo l’intervento, la temperatura superficiale rilevata è risultata pari a circa 31 °C.
Dati dell’intervento
Il caso mostra concretamente come la conduzione attraverso uno strato isolante influenzi la temperatura della superficie esterna. Il dato non rappresenta una prestazione generalizzabile a qualsiasi applicazione: il risultato dipende dalle condizioni operative, dalla temperatura del fluido, dalla geometria, dal supporto, dallo spessore applicato e dagli scambi termici con l’ambiente.
Tubazioni della centrale termica trattate con 3 mm di AES Tech: nel caso reale la temperatura superficiale è passata da circa 80 °C a 31 °C.
La conduzione nell’isolamento termico
La conduzione rappresenta uno dei principali meccanismi attraverso cui il calore attraversa una parete, una tubazione, una copertura, uno scafo navale o qualsiasi altro elemento solido.
Per questo motivo la conducibilità termica (λ) costituisce uno dei parametri fondamentali utilizzati per valutare le prestazioni di un materiale isolante. Tuttavia, come vedremo nei prossimi paragrafi, essa non è l’unico fattore che determina il comportamento termico di un sistema: convezione e irraggiamento contribuiscono infatti al trasferimento del calore e devono essere considerati insieme alla conduzione.
1.3 Convezione
La convezione termica è il meccanismo di trasmissione del calore che avviene attraverso il movimento di un fluido, come un gas o un liquido. A differenza della conduzione, nella quale l’energia viene trasmessa tra particelle adiacenti senza spostamento della materia, nella convezione è il fluido stesso a trasportare il calore durante il suo movimento.
Questo fenomeno interessa principalmente aria e acqua, ma può verificarsi in qualsiasi fluido, naturale o artificiale, ed è uno dei tre meccanismi fondamentali della trasmissione del calore.
Come avviene la convezione
Quando una porzione di fluido viene riscaldata, la sua temperatura aumenta e, nella maggior parte dei casi, la sua densità diminuisce. Il fluido più caldo tende quindi a salire, mentre quello più freddo, essendo più denso, tende a scendere come mostrato in Figura 7.
Fig. 7 Nella convezione naturale il calore viene trasportato dal movimento del fluido. L’aria riscaldata si espande, diminuisce di densità e sale verso l’alto; l’aria più fredda, più densa, scende verso il basso generando correnti convettive che trasferiscono energia termica.
Questo movimento genera correnti convettive che trasportano continuamente energia termica da una zona all’altra.
Il calore non si propaga quindi esclusivamente per contatto tra particelle, come avviene nella conduzione, ma viene trasferito insieme al movimento del fluido.
Convezione naturale e convezione forzata
Figura 8. La convezione può essere naturale, quando il moto del fluido è generato spontaneamente dalle differenze di temperatura e densità, oppure forzata, quando il fluido viene messo in movimento da dispositivi esterni come ventilatori, pompe o compressori.
La convezione può avvenire secondo due modalità, come mostrato in Figura 8.
Convezione naturale
La convezione naturale si sviluppa spontaneamente per effetto delle differenze di temperatura e di densità presenti all’interno del fluido.
Sono esempi di convezione naturale:
In tutti questi casi il movimento del fluido è prodotto esclusivamente dalle forze di galleggiamento dovute alle differenze di densità.
Convezione forzata
Nella convezione forzata il movimento del fluido è invece provocato da un’azione esterna, come una pompa, un ventilatore o un compressore.
Ne sono esempi:
Poiché il fluido si muove più rapidamente, lo scambio termico risulta generalmente più intenso rispetto alla convezione naturale.
Da cosa dipende la convezione
L’intensità dello scambio termico per convezione dipende da numerosi fattori, tra cui:
Figura 9. L’intensità dello scambio termico per convezione dipende da diversi fattori, tra cui la differenza di temperatura tra superficie e fluido, la velocità del fluido, le sue proprietà fisiche, la geometria della superficie e il regime di moto. L’insieme di questi parametri determina il coefficiente di scambio termico convettivo (h).
L’insieme di questi fattori viene generalmente descritto attraverso il coefficiente di scambio termico convettivo (h), che esprime la capacità di una superficie di scambiare calore con il fluido circostante.
La Legge di Newton del raffreddamento
Lo scambio termico per convezione è descritto dalla Legge di Newton del raffreddamento, secondo la quale il flusso di calore è proporzionale alla differenza di temperatura tra la superficie e il fluido.
La relazione può essere espressa come:
q= hA(Ts − Tf)
dove:
A parità delle altre condizioni, maggiore è il coefficiente h, maggiore sarà lo scambio di calore tra la superficie e il fluido.
Il ruolo della convezione nell’isolamento termico
Parlando di fondamenti dell’isolamento termico, è bene sottolineare come la convezione influenzi il comportamento termico di qualsiasi sistema nel quale sia presente un fluido, sia esso aria o liquido.
Figura 10. Uno dei fondamenti dell’isolamento termico consiste nel ridurre la temperatura superficiale dei materiali. Una minore differenza di temperatura rispetto al fluido circostante limita le correnti convettive e riduce il trasferimento di calore.
Per questo motivo, nella progettazione di sistemi di isolamento termico non è sufficiente considerare esclusivamente la conduzione all’interno dei materiali. Anche gli scambi convettivi che avvengono sulle superfici possono incidere in modo significativo sulle prestazioni complessive.
Nei capitoli successivi vedremo come la convezione contribuisca alla determinazione della trasmittanza termica e perché il controllo dei moti convettivi sia fondamentale per migliorare l’efficienza energetica e il comfort.
1.4 Irraggiamento
L’irraggiamento è il meccanismo di trasmissione del calore che avviene mediante l’emissione e l’assorbimento di radiazione elettromagnetica.
A differenza della conduzione e della convezione, l’irraggiamento non richiede il contatto diretto tra i corpi né la presenza di un mezzo materiale. L’energia termica può infatti propagarsi anche nel vuoto, come dimostra il calore proveniente dal Sole che raggiunge la Terra attraversando lo spazio.
Ogni corpo con una temperatura superiore allo zero assoluto (0 K) emette continuamente energia sotto forma di radiazione termica. Contemporaneamente, ogni superficie assorbe parte della radiazione proveniente dall’ambiente circostante. Lo scambio termico per irraggiamento dipende quindi dal bilancio tra energia emessa ed energia assorbita.
Figura 11. Entrambe le superfici emettono radiazione termica. Poiché la superficie più calda emette una quantità di energia maggiore rispetto a quella più fredda, il flusso netto di calore avviene dalla temperatura maggiore verso quella minore. L’irraggiamento può propagarsi anche nel vuoto.
Come avviene l’irraggiamento
L’energia irradiata si propaga sotto forma di onde elettromagnetiche. Alle temperature normalmente presenti negli edifici, negli impianti industriali e nella maggior parte delle applicazioni tecniche, la radiazione emessa appartiene prevalentemente alla banda dell’infrarosso.
Quando la radiazione incontra una superficie possono verificarsi tre fenomeni contemporaneamente:
La somma delle tre componenti è sempre pari all’energia incidente.
Emissività e riflettanza
La capacità di una superficie di emettere energia per irraggiamento è descritta dall’emissività (ε), un coefficiente adimensionale compreso tra 0 e 1.
In generale, le superfici metalliche lucide presentano emissività molto basse e un’elevata riflettanza, mentre superfici opache, scure o ossidate tendono ad avere emissività elevate e assorbono una maggiore quantità di energia radiante.
La Legge di Stefan-Boltzmann
La potenza irradiata da una superficie è descritta dalla Legge di Stefan-Boltzmann, secondo la quale l’energia emessa è proporzionale alla quarta potenza della temperatura assoluta della superficie.
La relazione fondamentale è:
Questa equazione descrive l’energia emessa da una singola superficie.
Quando invece si considera lo scambio radiativo tra due superfici a temperature differenti, il flusso termico netto è espresso da:
dove:
Poiché la temperatura compare elevata alla quarta potenza, anche piccole variazioni di temperatura possono produrre differenze significative nello scambio di calore per irraggiamento.
Da cosa dipende l’irraggiamento
L’intensità dello scambio termico per irraggiamento dipende principalmente da:
L’insieme di questi parametri determina la quantità di energia che viene emessa, riflessa e assorbita durante lo scambio radiativo.
Il ruolo dell’irraggiamento nell’isolamento termico
L’irraggiamento rappresenta uno dei tre meccanismi fondamentali della trasmissione del calore e può contribuire in modo significativo agli scambi termici tra superfici.
A differenza della conduzione, che dipende principalmente dalle proprietà del materiale, e della convezione, che è influenzata dal movimento del fluido, l’irraggiamento è fortemente legato alle caratteristiche superficiali dei materiali, in particolare alla loro emissività e alla capacità di riflettere la radiazione termica.
Per questo motivo, alcuni sistemi di isolamento non agiscono esclusivamente riducendo la conduzione del calore, ma limitano anche gli scambi radiativi attraverso superfici a bassa emissività, migliorando l’efficienza complessiva del sistema.
Nei paragrafi successivi
Nei capitoli dedicati ai materiali isolanti vedremo come le proprietà radiative delle superfici possano influenzare in modo significativo le prestazioni energetiche di edifici, impianti industriali, tubazioni, serbatoi, coperture e numerose altre applicazioni nelle quali l’irraggiamento rappresenta una componente importante degli scambi termici (approfondendo i fondamenti dell’isolamento termico nei diversi settori).
1.5 λ, U e R spiegati bene
Dopo aver compreso i tre meccanismi fondamentali della trasmissione del calore – conduzione, convezione e irraggiamento – è possibile introdurre i principali parametri utilizzati per descrivere il comportamento termico dei materiali e delle strutture.
Tra questi, i più importanti sono:
Questi tre parametri sono strettamente collegati, ma descrivono aspetti differenti del fenomeno. Comprenderne il significato è fondamentale per interpretare correttamente le schede tecniche dei materiali, confrontare soluzioni costruttive e valutare le prestazioni di un sistema di isolamento.
λ, R e U descrivono tre livelli diversi dello stesso fenomeno fisico: λ è una proprietà del materiale, R dello strato e U dell’intero elemento costruttivo. Comprendere questa gerarchia è fondamentale per interpretare correttamente le prestazioni di un sistema di isolamento termico.
La conducibilità termica (λ)
La conducibilità termica, indicata con il simbolo λ (lambda), è una proprietà fisica caratteristica di ogni materiale.
Essa esprime la capacità del materiale di trasmettere il calore per conduzione.
Dal punto di vista fisico, λ rappresenta la quantità di calore che attraversa un materiale dello spessore di 1 metro, con una superficie di 1 m², quando tra le due facce esiste una differenza di temperatura di 1 Kelvin (o 1 °C).
L’unità di misura è:
W/(m·K)Al contrario, materiali con valori di λ molto bassi ostacolano il passaggio dell’energia termica e risultano quindi più efficaci come isolanti, come mostrato nella sottostante Figura 14.
Figura 14. La conducibilità termica (λ) misura la capacità di un materiale di trasmettere il calore per conduzione. Più il valore di λ è basso, minore sarà il flusso di calore che attraversa il materiale e migliori saranno le sue prestazioni isolanti.
È importante ricordare che λ dipende esclusivamente dal materiale e non dallo spessore del componente.
La resistenza termica (R)
La resistenza termica, indicata con la lettera R, misura la capacità di uno strato di materiale di opporsi al passaggio del calore.
A differenza della conducibilità, la resistenza termica dipende sia dal materiale sia dal suo spessore.
La relazione è:
R = s / λdove:
L’unità di misura della resistenza termica è:
m²·K/WMaggiore è il valore di R, maggiore sarà la capacità dello strato di limitare il passaggio del calore.
Due materiali con la stessa conducibilità possono quindi avere resistenze termiche molto differenti se vengono utilizzati con spessori diversi.
La trasmittanza termica (U)
La trasmittanza termica, indicata con la lettera U, descrive invece il comportamento termico di un elemento costruttivo completo.
Non riguarda quindi un singolo materiale, ma l’intera stratigrafia di una parete, di una copertura, di un pavimento o di un serramento.
La trasmittanza esprime la quantità di calore che attraversa 1 m² di elemento costruttivo quando tra i due lati esiste una differenza di temperatura pari a 1 Kelvin.
L’unità di misura è:
W/(m²·K)La trasmittanza è pari all’inverso della resistenza termica complessiva:
U = 1 / RTdove RT rappresenta la resistenza termica totale della struttura, ottenuta sommando:
Minore è il valore della trasmittanza, migliori saranno le prestazioni di isolamento dell’elemento.
Come sono collegati λ, R e U
I tre parametri descrivono livelli diversi dello stesso fenomeno fisico.
In altre parole:
Un esempio pratico
Immaginiamo due pannelli realizzati con lo stesso materiale.
Entrambi possiedono:
λ = 0,040 W/(m·K)Il secondo avrà una resistenza termica doppia rispetto al primo, perché la resistenza aumenta proporzionalmente allo spessore.
Se questi pannelli vengono inseriti all’interno di una parete, contribuiranno a diminuire la trasmittanza complessiva della struttura, migliorandone l’isolamento termico.
Gli errori più comuni
Uno degli errori più frequenti consiste nel confrontare esclusivamente il valore della conducibilità λ, trascurando lo spessore del materiale.
Un materiale con una conducibilità leggermente migliore non garantisce necessariamente prestazioni superiori se viene applicato con uno spessore significativamente inferiore.
Per valutare correttamente una soluzione isolante è quindi necessario considerare contemporaneamente:
Solo analizzando questi parametri nel loro insieme è possibile confrontare correttamente sistemi di isolamento differenti e scegliere la soluzione più adatta alle specifiche esigenze progettuali.
1.6 Inerzia termica e capacità termica
Quando un corpo riceve o cede calore, la sua temperatura non varia istantaneamente. La rapidità con cui avviene questa variazione dipende dalla quantità di energia che il corpo è in grado di accumulare e dalle modalità con cui scambia calore con l’ambiente circostante.
Per comprendere questo comportamento è necessario distinguere due concetti strettamente collegati ma non equivalenti: capacità termica e inerzia termica. Questi concetti sono particolarmente importanti per comprendere i fondamenti dell’isolamento termico ad alto spessore.
La capacità termica
La capacità termica indica la quantità di energia necessaria per aumentare di un grado la temperatura di un corpo.
La relazione fondamentale è:
Q = C · ΔT
dove:
Maggiore è la capacità termica di un corpo, maggiore è la quantità di energia necessaria per modificarne la temperatura.
La capacità termica, spiegata graficamente in Figura 15. , dipende dalla massa del corpo e dal calore specifico del materiale:
C = m · c
dove:
Due corpi costituiti dallo stesso materiale, ma con masse differenti, possiedono quindi capacità termiche differenti.
Figura 15. La capacità termica dipende dalla massa del corpo e dal calore specifico del materiale. A parità di energia fornita, un corpo con maggiore capacità termica subisce una variazione di temperatura minore.
Il calore specifico
Il calore specifico è una proprietà caratteristica del materiale e indica quanta energia è necessaria per aumentare di un grado la temperatura di un chilogrammo di quel materiale.
Un materiale con elevato calore specifico può assorbire una quantità relativamente grande di energia subendo una variazione di temperatura contenuta.
È quindi importante distinguere:
calore specifico → proprietà del materiale
capacità termica → proprietà del corpo, dipendente dal materiale e dalla sua massa
Questa distinzione è analoga, per certi aspetti, a quella già incontrata tra conducibilità e resistenza termica: una proprietà caratterizza il materiale, mentre l’altra dipende anche dalla quantità di materiale considerata.
Che cos’è l’inerzia termica
Con inerzia termica si indica, in termini generali, la tendenza di un sistema a opporsi alle variazioni della propria temperatura.
Un corpo con elevata inerzia termica tende a riscaldarsi e raffreddarsi lentamente. Al contrario, un corpo con bassa inerzia termica modifica più rapidamente la propria temperatura quando cambiano le condizioni esterne.
L’inerzia termica non deve però essere considerata semplicemente un sinonimo di capacità termica.
La capacità termica descrive quanta energia deve essere accumulata o ceduta per ottenere una determinata variazione di temperatura. L’inerzia termica riguarda invece il comportamento dinamico nel tempo del sistema e dipende sia dalla sua capacità di accumulare energia sia dalla velocità con cui tale energia viene scambiata.
Un corpo può quindi possedere una notevole capacità di accumulo termico, ma la rapidità con cui la sua temperatura varia dipende anche dalle condizioni di scambio con l’ambiente.
Figura 16. Un sistema a bassa inerzia termica reagisce rapidamente alle variazioni delle condizioni esterne, mentre un sistema a elevata inerzia termica modifica più lentamente la propria temperatura. Il grafico mostra la diversa evoluzione della temperatura nel tempo.
Accumulo e rilascio del calore
Quando un corpo è esposto a un ambiente più caldo, assorbe energia e la sua temperatura aumenta progressivamente. Quando le condizioni si invertono, può cedere all’ambiente parte dell’energia precedentemente accumulata.
Si crea quindi un processo di accumulo e successivo rilascio dell’energia termica.
Questo comportamento è particolarmente importante quando la temperatura esterna varia nel tempo, come avviene nei cicli giorno-notte (ecco perchè è strettamente connesso ai fondamenti dell’isolamento termico tradizionale ad alto spessore, mentre non lo è per gli isolanti nanotecnologici a basso spessore), nei processi industriali intermittenti o nei sistemi sottoposti a riscaldamenti e raffreddamenti periodici.
In questi casi non è sufficiente sapere quanto calore viene trasferito in una determinata condizione: diventa importante conoscere anche come il sistema reagisce nel tempo.
Massa e inerzia termica
A parità di materiale, aumentando la massa aumenta anche la capacità termica del corpo.
Per questo motivo elementi massivi possono generalmente accumulare quantità maggiori di energia prima di subire variazioni significative di temperatura.
Un elemento molto leggero, invece, contiene una quantità minore di materia e tende generalmente a reagire più rapidamente alle variazioni delle condizioni termiche.
La massa, tuttavia, non è l’unico parametro da considerare: il comportamento dinamico dipende anche dal calore specifico dei materiali, dalla conducibilità termica, dalla geometria del sistema e dalle condizioni di scambio con l’ambiente.
Inerzia termica e isolamento non sono la stessa cosa
Un’altra distinzione fondamentale riguarda inerzia termica e isolamento termico.
Un materiale isolante ha la funzione di limitare il trasferimento di calore. Un sistema dotato di elevata inerzia termica, invece, tende a modificare lentamente la propria temperatura grazie alla capacità di accumulare e rilasciare energia nel tempo.
Si tratta quindi di due fenomeni differenti:
isolamento termico → rallenta il trasferimento di energia
inerzia termica → rallenta la variazione della temperatura del sistema
I due effetti possono naturalmente interagire. Riducendo gli scambi termici con l’ambiente, l’isolamento può contribuire a mantenere più a lungo determinate condizioni termiche; la capacità termica determina invece quanta energia il sistema può accumulare per una determinata variazione di temperatura.
Il caso degli isolanti nanotecnologici a basso spessore
Gli isolanti termici nanotecnologici a basso spessore introducono un principio particolarmente utile per comprendere questa distinzione. Il loro obiettivo non è aumentare in modo significativo la massa o la capacità termica del sistema, ma limitare gli scambi di calore attraverso uno strato di spessore molto ridotto.
Un materiale applicato in pochi millimetri possiede infatti una massa limitata e fornisce generalmente un contributo contenuto alla capacità termica complessiva della struttura. La sua funzione deve quindi essere valutata principalmente in relazione alla capacità di ridurre il trasferimento di energia termica, mentre l’inerzia termica dipende dal comportamento dinamico dell’intero sistema.
Ne deriva una distinzione importante:
Isolamento e inerzia possono contribuire entrambi al comportamento termico di un sistema, ma lo fanno attraverso meccanismi fisici differenti.
Il comportamento in regime variabile
Molte delle grandezze considerate nella trasmissione del calore possono essere descritte facendo riferimento a condizioni stazionarie, nelle quali le temperature non variano nel tempo.
Nella realtà, tuttavia, moltissimi fenomeni termici avvengono in regime variabile, o transitorio.
La temperatura dell’ambiente cambia, una superficie viene riscaldata dal Sole, un impianto viene acceso o spento, un fluido caldo comincia a circolare in una tubazione oppure un serbatoio viene riempito con un prodotto a temperatura differente da quella dell’ambiente.
In queste condizioni entra in gioco una nuova variabile fondamentale: il tempo.
Capacità termica e inerzia termica permettono quindi di comprendere non soltanto quanto calore viene scambiato, ma anche quanto rapidamente un sistema reagisce alle variazioni delle condizioni termiche.
Da ricordare
Conducibilità, capacità termica e inerzia termica descrivono fenomeni differenti.
La conducibilità termica indica quanto facilmente il calore si propaga per conduzione attraverso un materiale.
La capacità termica indica quanta energia è necessaria per modificarne la temperatura.
L’inerzia termica descrive invece la tendenza di un sistema a reagire più o meno lentamente alle variazioni delle condizioni termiche.
L’isolamento termico nanotecnologico a basso spessore, infine, agisce limitando il trasferimento di energia e non deve essere confuso con la capacità di accumularla, come evidenziato in Figura 17.
Figura 17. Isolamento termico e inerzia termica descrivono due fenomeni diversi: l’isolamento limita il flusso di calore attraverso un elemento, mentre l’inerzia termica determina la rapidità con cui un sistema modifica la propria temperatura.
Comprendere queste differenze è fondamentale per analizzare correttamente il comportamento termico di materiali e sistemi, soprattutto quando le temperature cambiano nel tempo.
1.7 Ponti termici
In un elemento costruttivo o in un sistema termico il flusso di calore non si distribuisce sempre in modo uniforme. In alcune zone, infatti, la geometria, la presenza di materiali differenti o una discontinuità dello strato isolante possono determinare una maggiore concentrazione del flusso termico.
Queste zone vengono definite ponti termici.
Un ponte termico rappresenta quindi una porzione localizzata del sistema nella quale il trasferimento di calore risulta differente rispetto alle zone circostanti, generalmente più intenso.
Il fenomeno non riguarda esclusivamente gli edifici. Discontinuità termiche possono essere presenti anche in strutture metalliche, impianti industriali, serbatoi, tubazioni, veicoli, imbarcazioni e, più in generale, in qualsiasi sistema nel quale materiali, geometrie o condizioni di isolamento determinino percorsi preferenziali per il trasferimento del calore.
Figura 18. In un elemento omogeneo il flusso termico presenta un andamento regolare. In presenza di una discontinuità ad alta conducibilità, le linee di flusso e le isoterme si deformano, modificando localmente il campo di temperatura.
Perché si forma un ponte termico
In una superficie piana, omogenea e sufficientemente estesa, il trasferimento di calore può essere rappresentato in prima approssimazione come un fenomeno monodimensionale: il flusso attraversa l’elemento prevalentemente in direzione perpendicolare alla superficie.
In presenza di una discontinuità, questa rappresentazione non è più sufficiente.
Il campo di temperatura viene perturbato e il flusso termico può assumere una distribuzione bidimensionale o tridimensionale.
Le linee di flusso non rimangono quindi parallele, ma possono deviare e concentrarsi in determinate zone.
Un ponte termico può essere generato principalmente da:
In tutti questi casi cambia localmente la modalità con cui il calore attraversa il sistema (come mostrato in Figura 18.)
Ponti termici geometrici
Un ponte termico geometrico nasce dalla forma stessa dell’elemento.
Un esempio classico è rappresentato dall’angolo tra due pareti. In corrispondenza dell’angolo, la geometria delle superfici attraverso cui viene scambiato calore è differente rispetto a quella presente nella parte centrale della parete.
Il campo termico diventa quindi bidimensionale e le isoterme e le linee di flusso assumono un andamento differente.
Il ponte termico geometrico può essere presente anche quando i materiali sono perfettamente omogenei e lo strato isolante è continuo.
Ponti termici dovuti ai materiali
Un secondo caso si verifica quando il flusso termico incontra materiali con conducibilità termiche differenti.
Se all’interno di un elemento prevalentemente isolante è presente, per esempio, un componente molto più conduttivo, una quota maggiore del flusso termico tenderà ad attraversare quella zona.
Si crea così un percorso termicamente preferenziale.
Il fenomeno è particolarmente evidente in presenza di elementi metallici, perché i metalli possiedono generalmente una conducibilità termica molto maggiore rispetto ai comuni materiali isolanti.
Il principio, tuttavia, è generale e riguarda qualsiasi accostamento tra materiali con proprietà termiche significativamente differenti.
Ponti termici dovuti alla discontinuità dell’isolamento
Un ponte termico può formarsi anche quando uno strato isolante viene interrotto oppure presenta localmente uno spessore inferiore.
In questa zona la resistenza termica diminuisce e il flusso di calore può aumentare.
È quindi importante distinguere tra presenza dell’isolamento e continuità dell’isolamento: anche un materiale caratterizzato da buone proprietà termiche può perdere parte della propria efficacia complessiva se non forma uno strato sufficientemente continuo nei punti critici.
Questo concetto introduce un principio fondamentale nella progettazione termica:
Figura 18. I ponti termici possono derivare dalla geometria dell’elemento, dalla presenza di materiali con diversa conducibilità termica o dalla discontinuità dello strato isolante. In tutti i casi viene modificata localmente la distribuzione del flusso di calore.
Come cambia la temperatura superficiale
Figura 19. In corrispondenza di un ponte termico aumenta localmente il flusso di calore e, sul lato caldo, la temperatura superficiale può risultare più bassa rispetto alle zone circostanti.
La presenza di un ponte termico non modifica soltanto la quantità di calore trasferita.
Come rappresentato in Figura 19. , modifica anche la distribuzione delle temperature all’interno dell’elemento e sulle sue superfici.
Consideriamo, per esempio, un ambiente caldo separato da un ambiente più freddo. Nella zona caratterizzata da maggiore dispersione termica, la temperatura della superficie sul lato caldo può risultare più bassa rispetto alle zone circostanti.
Si genera quindi una disomogeneità della temperatura superficiale.
Questo aspetto è particolarmente importante perché la temperatura superficiale influenza anche gli scambi per convezione e irraggiamento con l’ambiente circostante.
Il ponte termico deve quindi essere interpretato come un fenomeno che modifica localmente l’intero campo termico, non semplicemente come un punto attraverso il quale “passa più calore”.
Ponti termici e condensazione superficiale
Quando la temperatura superficiale di una zona diminuisce sufficientemente, può aumentare il rischio di condensazione superficiale.
L’aria contiene infatti una determinata quantità di vapore acqueo. Se entra in contatto con una superficie sufficientemente fredda, può raggiungere condizioni nelle quali il vapore condensa.
La formazione di condensa non dipende quindi dal ponte termico in sé, ma dall’interazione tra:
temperatura superficiale + temperatura dell’aria + umidità relativa.
Per questo motivo la valutazione dei ponti termici è importante non soltanto dal punto di vista delle dispersioni energetiche, ma anche per il controllo delle condizioni termoigrometriche delle superfici.
Il ponte termico come fenomeno multidimensionale
Dal punto di vista della fisica tecnica, uno degli aspetti più importanti dei ponti termici è il passaggio da un modello di trasmissione del calore prevalentemente monodimensionale a uno bidimensionale o tridimensionale.
In una parete omogenea lontana dalle discontinuità, le linee di flusso possono essere considerate approssimativamente parallele.
Vicino a un angolo, a un elemento strutturale o a una variazione dei materiali, invece, le linee di flusso cambiano direzione.
Per descrivere correttamente il fenomeno occorre quindi analizzare il campo di temperatura e la distribuzione del flusso termico nella zona interessata.
È proprio questa caratteristica a rendere il ponte termico un fenomeno locale che non può essere descritto completamente considerando soltanto la trasmittanza termica della parte corrente dell’elemento.
Ponti termici lineari e puntuali
A seconda della geometria della discontinuità, i ponti termici possono essere distinti in lineari e puntuali.
Un ponte termico lineare si sviluppa lungo una linea del sistema, come può avvenire in corrispondenza di una giunzione tra elementi.
Il suo effetto viene generalmente caratterizzato attraverso la trasmittanza termica lineica ψ, espressa in:
W/(m·K)
Un ponte termico puntuale è invece associato a una discontinuità localizzata nello spazio e può essere caratterizzato attraverso la trasmittanza termica puntuale χ, espressa in:
W/K
Queste grandezze permettono di quantificare il contributo aggiuntivo al trasferimento termico determinato dalle discontinuità rispetto al comportamento delle parti uniformi del sistema.
Continuità dell’isolamento e sistemi a basso spessore
Il controllo dei ponti termici richiede innanzitutto di limitare le discontinuità e creare, quando possibile, uno strato isolante continuo.
In questo contesto gli isolanti termici a basso spessore, compresi alcuni sistemi nanotecnologici, presentano una caratteristica progettuale interessante: possono essere applicati anche in zone nelle quali lo spazio disponibile è molto limitato o dove geometrie complesse rendono difficile mantenere la continuità con sistemi isolanti di maggiore spessore.
Uno strato continuo di pochi millimetri può, per esempio, consentire di seguire superfici, raccordi, spigoli o elementi geometricamente complessi senza introdurre ingombri rilevanti.
Ciò non significa che il basso spessore elimini automaticamente un ponte termico. La sua efficacia deve essere valutata considerando le proprietà termiche del materiale, lo spessore applicato, la geometria del nodo e il comportamento complessivo del sistema.
Il principio generale rimane quindi lo stesso:
Figura 20. La continuità dello strato isolante è fondamentale nel controllo dei ponti termici. I sistemi a basso spessore possono facilitare la continuità dell’isolamento in corrispondenza di raccordi, geometrie complesse e spazi ridotti.
Da ricordare
Un ponte termico è una discontinuità nel comportamento termico di un sistema che modifica localmente la distribuzione delle temperature e del flusso di calore.
Può essere determinato dalla geometria, dalla presenza di materiali differenti o dalla discontinuità dell’isolamento.
I suoi effetti possono comprendere aumento degli scambi termici, variazioni della temperatura superficiale e, in determinate condizioni, maggiore rischio di condensazione.
La corretta gestione dei ponti termici richiede quindi di considerare non soltanto le proprietà dei materiali, ma anche geometria, continuità dell’isolamento e comportamento termico dell’intero nodo.
1.8 Condensa superficiale e interstiziale
L’aria contiene sempre una certa quantità di vapore acqueo. La quantità effettivamente presente e la quantità massima che l’aria può contenere prima di raggiungere la saturazione dipendono, tra gli altri fattori, dalla temperatura.
Quando l’aria si raffredda, la quantità di vapore che può essere presente senza raggiungere la saturazione diminuisce. Se il raffreddamento prosegue fino a raggiungere una determinata temperatura, detta temperatura di rugiada, si raggiunge la condizione di saturazione.
Se la temperatura scende ulteriormente, una parte del vapore acqueo può passare allo stato liquido: avviene la condensazione.
È quindi importante comprendere che la condensa non è determinata semplicemente dalla presenza di umidità nell’aria, ma dall’interazione tra temperatura, contenuto di vapore e condizioni termiche delle superfici o degli strati attraversati dal vapore.
Umidità assoluta e umidità relativa
Per descrivere il contenuto di vapore acqueo dell’aria possono essere utilizzate diverse grandezze.
L’umidità assoluta esprime la quantità effettiva di vapore acqueo presente in un determinato volume d’aria.
Nello studio delle condizioni ambientali viene però utilizzata molto frequentemente l’umidità relativa, che esprime il rapporto tra la quantità di vapore presente nell’aria e quella corrispondente alla saturazione alla stessa temperatura.
In termini di pressione di vapore può essere espressa come:
UR = pᵥ / pₛₐₜ × 100
dove:
Un’umidità relativa del 60%, per esempio, indica che la pressione parziale del vapore è pari al 60% della pressione di saturazione alla temperatura considerata.
La pressione di saturazione dipende fortemente dalla temperatura. Per questo motivo l’umidità relativa può cambiare anche senza aggiungere o sottrarre vapore acqueo.
Se una massa d’aria viene raffreddata mantenendo invariato il proprio contenuto di vapore, la sua umidità relativa aumenta. Se viene riscaldata, l’umidità relativa diminuisce.
La temperatura di rugiada
La temperatura di rugiada è la temperatura alla quale, per una determinata quantità di vapore presente nell’aria, viene raggiunta la saturazione (ved. Figura 21.)
Consideriamo aria inizialmente non satura che venga progressivamente raffreddata senza modificarne il contenuto di vapore.
Al diminuire della temperatura aumenta l’umidità relativa fino a raggiungere:
UR = 100%
La temperatura corrispondente rappresenta il punto di rugiada.
Il concetto è fondamentale perché permette di comprendere la formazione della condensa sulle superfici.
Se una superficie presenta una temperatura inferiore o uguale alla temperatura di rugiada dell’aria che la lambisce, possono verificarsi le condizioni per la condensazione superficiale.
In forma semplificata:
Tₛ ≤ Tᵣ → possibile condensazione superficiale
dove:
La temperatura di rugiada non è quindi una proprietà della superficie, ma dipende dallo stato termoigrometrico dell’aria, in particolare dalla sua temperatura e dal contenuto di vapore.
Figura 21. Raffreddando l’aria senza modificarne il contenuto di vapore, l’umidità relativa aumenta fino alla saturazione. Nell’esempio, aria a 20 °C e UR 60% raggiunge il punto di rugiada a circa 12 °C.
Condensa superficiale
La condensa superficiale si verifica quando il vapore acqueo presente nell’aria entra in contatto con una superficie la cui temperatura è sufficientemente bassa da raggiungere le condizioni di saturazione dell’aria in prossimità della superficie.
Un esempio intuitivo è quello di una superficie fredda esposta ad aria calda e umida.
Lo strato d’aria immediatamente a contatto con la superficie si raffredda. Se la sua temperatura raggiunge il punto di rugiada, l’aria diventa localmente satura e una parte del vapore può condensare sulla superficie.
Il fenomeno dipende quindi principalmente dall’interazione tra tre grandezze:
temperatura dell’aria + umidità dell’aria + temperatura superficiale.
Una superficie più fredda non produce necessariamente condensa. Se l’aria contiene poco vapore, la sua temperatura di rugiada può essere sufficientemente bassa da non essere raggiunta.
Allo stesso modo, una superficie che non sarebbe critica in condizioni di bassa umidità può diventarlo quando il contenuto di vapore dell’ambiente aumenta.
Il ruolo dell’isolamento termico
L’isolamento termico modifica la distribuzione delle temperature all’interno di un sistema e, di conseguenza, anche le temperature delle sue superfici.
Consideriamo un ambiente riscaldato separato da un ambiente esterno più freddo.
Se la resistenza termica dell’elemento di separazione è insufficiente, la temperatura della superficie interna può risultare sensibilmente inferiore alla temperatura dell’aria interna.
Un isolamento adeguato può contribuire a mantenere più elevata la temperatura della superficie sul lato caldo, riducendo il rischio che essa raggiunga la temperatura di rugiada.
Questo principio aiuta anche a comprendere quanto visto nel paragrafo precedente sui ponti termici: una discontinuità termica può provocare una diminuzione locale della temperatura superficiale e rendere quella zona più critica rispetto alle superfici circostanti.
La formazione di condensa, tuttavia, non dipende esclusivamente dall’isolamento: devono essere considerate contemporaneamente anche le condizioni di temperatura e umidità dell’ambiente.
Condensa interstiziale
La condensazione può verificarsi non soltanto sulla superficie di un elemento, ma anche all’interno della sua stratigrafia.
In questo caso si parla di condensa interstiziale.
Per comprendere il fenomeno occorre considerare che il vapore acqueo può attraversare molti materiali per diffusione, muovendosi in presenza di differenze di pressione parziale del vapore.
Contemporaneamente, attraversando una parete o un altro elemento che separa ambienti a temperature differenti, cambia anche la temperatura all’interno dei vari strati.
Si sviluppano quindi due fenomeni contemporanei:
Se, in una determinata posizione della stratigrafia, le condizioni termoigrometriche raggiungono la saturazione, può verificarsi condensazione all’interno dell’elemento.
La differenza fondamentale rispetto alla condensa superficiale è quindi il luogo nel quale avviene il fenomeno.
Condensa superficiale → sulla superficie dell’elemento
Condensa interstiziale → all’interno della stratigrafia
Figura 22. La condensa superficiale si forma sulla superficie dell’elemento quando questa raggiunge o scende sotto la temperatura di rugiada dell’aria. La condensa interstiziale può invece formarsi all’interno della stratigrafia, anche in corrispondenza dell’interfaccia tra due strati.
Diffusione del vapore
Il movimento del vapore attraverso un materiale non deve essere confuso con il trasferimento di calore.
Si tratta di fenomeni fisici differenti.
La capacità di un materiale di opporsi alla diffusione del vapore viene frequentemente descritta attraverso il fattore di resistenza alla diffusione del vapore μ.
Un valore di μ elevato indica una maggiore resistenza alla diffusione del vapore; un valore basso indica che il materiale permette al vapore di diffondere più facilmente.
Per uno strato di materiale è particolarmente utile la grandezza:
sᵈ = μ · s
dove:
Figura 23. Il vapore acqueo può diffondere attraverso i materiali porosi in presenza di una differenza di pressione parziale. La resistenza al passaggio del vapore dipende dalle proprietà dei materiali e dallo spessore dei diversi strati.
Questa relazione evidenzia un concetto importante: il comportamento di uno strato nei confronti della diffusione del vapore dipende sia dalle proprietà del materiale sia dal suo spessore.
Due strati realizzati con lo stesso materiale ma con spessori differenti presentano quindi una diversa resistenza complessiva alla diffusione del vapore.
Temperatura e pressione di vapore all’interno di una stratigrafia
Per valutare il rischio di condensazione interstiziale non è sufficiente conoscere la temperatura dell’aria interna ed esterna.
Occorre comprendere ciò che avviene all’interno dell’elemento.
Procedendo dal lato caldo verso quello freddo, la temperatura varia in funzione delle resistenze termiche dei diversi strati.
Anche la pressione parziale del vapore varia attraversando materiali caratterizzati da differenti resistenze alla diffusione.
Il punto critico si verifica quando la pressione parziale del vapore raggiunge la pressione di saturazione corrispondente alla temperatura locale.
In termini concettuali:
pᵥ ≥ pₛₐₜ(T) → condizioni per la condensazione
Questo è il principio fisico alla base delle verifiche termoigrometriche delle stratigrafie.
Condensa superficiale e interstiziale non sono lo stesso fenomeno
Sebbene entrambe derivino dal raggiungimento delle condizioni di saturazione del vapore, condensa superficiale e interstiziale devono essere considerate separatamente.
La distinzione è importante perché un elemento può risultare adeguato rispetto al rischio di condensazione superficiale ma presentare condizioni critiche all’interno della stratigrafia, o viceversa.
Isolanti a basso spessore e comportamento termoigrometrico
Anche nel caso di isolanti termici a basso spessore, compresi i sistemi nanotecnologici, isolamento termico e comportamento nei confronti del vapore devono essere considerati come proprietà distinte.
Una bassa conducibilità termica riguarda la capacità del materiale di limitare il trasferimento di calore per conduzione; non determina automaticamente la sua permeabilità al vapore.
Un materiale può quindi possedere elevate prestazioni termiche e, contemporaneamente, presentare differenti livelli di resistenza alla diffusione del vapore in funzione della propria composizione e dello spessore applicato.
Nei sistemi a basso spessore questo aspetto è particolarmente interessante perché, come abbiamo visto, la resistenza alla diffusione del vapore di uno strato dipende anche dal suo spessore.
La valutazione termoigrometrica deve tuttavia essere effettuata considerando l’intera stratigrafia, non il solo materiale isolante.
Questo permette di mantenere distinti due concetti fondamentali:
Un buon comportamento rispetto a uno dei due fenomeni non implica automaticamente un buon comportamento rispetto all’altro.
Da ricordare
La condensazione si verifica quando il vapore acqueo raggiunge condizioni di saturazione.
Nella condensa superficiale, il parametro determinante è la temperatura raggiunta dalla superficie in rapporto alle condizioni termoigrometriche dell’aria.
Nella condensa interstiziale, invece, occorre considerare contemporaneamente l’andamento della temperatura e della pressione di vapore all’interno dei diversi strati.
Isolamento termico, diffusione del vapore e controllo dell’umidità sono quindi fenomeni strettamente collegati, ma fisicamente distinti.
Comprenderne le differenze è essenziale per interpretare correttamente il comportamento termoigrometrico di qualsiasi sistema di separazione tra ambienti caratterizzati da condizioni differenti.
1.9 Comfort estivo e invernale
Quando si parla di isolamento termico, il comfort degli ambienti viene spesso associato esclusivamente alla temperatura dell’aria interna. In realtà, due stanze con la stessa temperatura dell’aria possono essere percepite in modo molto diverso.
Il benessere termico dipende infatti dall’equilibrio degli scambi di calore tra il corpo umano e l’ambiente circostante. In questo equilibrio intervengono non soltanto la temperatura dell’aria, ma anche la temperatura delle superfici che delimitano l’ambiente, il movimento dell’aria, l’umidità e le condizioni personali di chi occupa lo spazio.
Per questo motivo, valutare il comfort significa andare oltre il semplice valore indicato dal termostato.
La temperatura dell’aria non racconta tutto
Immaginiamo due ambienti nei quali l’aria interna sia mantenuta a 20 °C.
Nel primo, pareti, pavimento e superfici vetrate presentano temperature relativamente vicine a quella dell’aria. Nel secondo, una parete esterna è sensibilmente più fredda.
Anche se il termometro indica 20 °C in entrambi gli ambienti, la sensazione percepita può essere diversa.
Il motivo è che il corpo umano scambia continuamente energia anche per irraggiamento con le superfici circostanti. Una superficie molto fredda modifica questo equilibrio e può aumentare la sensazione di discomfort.
È quindi importante considerare anche la temperatura media radiante, che rappresenta in forma sintetica l’effetto termico delle superfici che circondano una persona.
Tutto ciò ci fa comprendere l’importanza dell’isolamento termico in edilizia (edifici a basso consumo o NZEB) e il motivo per cui l’efficienza energetica migliora la qualità dell’abitare oltre a ridurre i consumi.
Figura 24. Due ambienti con la stessa temperatura dell’aria possono offrire un comfort diverso. Superfici più fredde aumentano gli scambi radiativi del corpo e possono ridurre il comfort percepito.
Il ruolo della temperatura superficiale
L’isolamento termico modifica il flusso di calore attraverso l’involucro e, di conseguenza, può influenzare anche le temperature delle superfici interne.
Durante l’inverno, una parete esterna scarsamente isolata può presentare una temperatura superficiale interna sensibilmente inferiore a quella dell’aria della stanza.
Migliorando il comportamento termico dell’elemento, la temperatura della superficie interna può avvicinarsi maggiormente a quella dell’ambiente.
Questo produce due effetti distinti:
È un concetto importante perché risparmio energetico e comfort termico sono correlati, ma non sono la stessa cosa.
Un intervento può infatti essere valutato sia per la riduzione delle dispersioni sia per gli effetti che produce sulle condizioni termoigrometriche e sulle temperature superficiali degli ambienti.
DALLA TEORIA ALL’APPLICAZIONE
Il comfort invernale
Durante la stagione fredda, il calore tende a fluire dagli ambienti riscaldati verso l’esterno.
Un involucro termicamente efficace limita questo trasferimento e contribuisce a mantenere condizioni interne più stabili.
Ma il comfort invernale non dipende soltanto dalla quantità di energia necessaria per mantenere l’aria a una determinata temperatura.
Sono importanti anche:
Temperature superficiali interne. Pareti molto fredde possono peggiorare le condizioni radianti e, come abbiamo visto nel paragrafo precedente, aumentare localmente anche il rischio di condensazione superficiale.
Uniformità delle temperature. Ponti termici e discontinuità dell’isolamento possono creare zone con temperature superficiali sensibilmente differenti.
Movimenti d’aria. Infiltrazioni e correnti possono aumentare la dispersione di calore dal corpo e peggiorare la sensazione di comfort.
Umidità relativa. Influenza la percezione dell’ambiente e deve essere considerata insieme alla temperatura e alla ventilazione.
L’obiettivo non è quindi semplicemente “avere aria calda”, ma ottenere un ambiente nel quale aria, superfici e condizioni termoigrometriche contribuiscano a un equilibrio confortevole.
Il comfort estivo
In estate il problema si inverte.
L’obiettivo diventa limitare l’ingresso del calore e contenere il surriscaldamento degli ambienti interni.
In questo caso entrano in gioco diversi fenomeni contemporaneamente:
Una superficie esterna esposta al sole può raggiungere temperature notevolmente superiori a quella dell’aria esterna. Una parte dell’energia assorbita viene successivamente trasferita verso gli strati interni dell’elemento edilizio.
Per questo motivo, il comportamento estivo dell’involucro non può essere descritto dal solo valore di conducibilità termica λ.
Devono essere considerati anche l’assorbimento della radiazione solare, le proprietà superficiali, la stratigrafia, la capacità termica e l’andamento delle condizioni climatiche nel tempo.
Figura 25. In inverno l’obiettivo è limitare la dispersione di calore verso l’esterno; in estate occorre limitare l’ingresso di calore e il surriscaldamento, considerando anche radiazione solare, inerzia, ventilazione e proprietà delle superfici.
Isolamento e inerzia nel comportamento estivo
Come abbiamo visto nel § 1.6, isolamento termico e inerzia termica sono fenomeni differenti.
L’isolamento limita il trasferimento di calore.
L’inerzia descrive invece la capacità di un sistema di opporsi alle variazioni di temperatura attraverso l’accumulo e il rilascio di energia.
In estate questa distinzione assume particolare importanza.
Una struttura dotata di elevata capacità termica può assorbire una parte dell’energia e ritardarne gli effetti sulla temperatura interna. Un materiale isolante agisce invece principalmente limitando il flusso termico che attraversa l’elemento.
I due effetti possono quindi coesistere e contribuire in modo diverso al comportamento complessivo dell’edificio.
Il ruolo delle superfici esposte al sole
Nel comportamento estivo assume particolare importanza anche ciò che avviene prima che il calore attraversi la struttura.
Quando la radiazione solare raggiunge una superficie, una parte viene riflessa e una parte assorbita. L’energia assorbita contribuisce all’aumento della temperatura superficiale e può successivamente essere trasferita verso l’interno.
Per coperture e facciate fortemente esposte alla radiazione solare, le proprietà radiative della superficie esterna possono quindi contribuire in modo significativo al comportamento termico estivo.
Questo introduce concetti come riflettanza solare ed emissività termica, che verranno approfonditi nei capitoli successivi della Guida.
Questa frase è importante perché ci prepara perfettamente al successivo discorso sulle nanotecnologie senza anticiparlo in modo commerciale.
Tecnologie isolanti a basso spessore e comfort
Il comfort termico dipende dal comportamento complessivo dell’involucro e, in particolare, dagli scambi di calore e dalle temperature delle superfici che delimitano l’ambiente.
In questo contesto, i sistemi isolanti nanotecnologici a basso spessore rappresentano una specifica tecnologia per il controllo dello scambio termico, caratterizzata dalla possibilità di ottenere prestazioni isolanti attraverso strati di spessore molto contenuto.
La riduzione del flusso termico può contribuire a modificare le temperature superficiali e a rendere più uniformi le condizioni termiche dell’ambiente, con effetti che devono essere valutati in relazione alla specifica applicazione e alla stratigrafia dell’elemento edilizio.
Il basso spessore assume inoltre rilevanza progettuale perché consente di seguire con continuità geometrie, raccordi, spallette, elementi architettonici e superfici complesse, mantenendo limitato l’ingombro dell’intervento.
La valutazione della soluzione non deve tuttavia basarsi sul solo spessore: devono essere considerate le prestazioni termiche documentate, il comportamento termoigrometrico, le condizioni di applicazione e, quando rilevanti, le proprietà radiative del sistema.
DAL CAMPO
Quando il comfort migliora senza intervenire sulla facciata
In un’abitazione condominiale di Via Mauro Macchi, a Milano, la proprietaria desiderava migliorare il comfort termico dell’appartamento, ma non era possibile procedere con un intervento di isolamento della facciata perché gli altri condomini non intendevano effettuare i lavori.
La scelta è stata quindi quella di intervenire dall’interno dell’abitazione, applicando un sistema isolante a basso spessore sulle pareti disperdenti.
Prima dell’intervento erano inoltre presenti fenomeni di muffa, che sono stati trattati prima dell’applicazione del sistema isolante.
Il caso evidenzia un aspetto frequente negli interventi sull’esistente: la soluzione tecnicamente ideale deve confrontarsi anche con i vincoli reali dell’edificio e con la possibilità concreta di intervenire sulle diverse superfici.
In situazioni di questo tipo, poter modificare il comportamento termico delle pareti dall’interno, limitando la perdita di spazio utile, può rappresentare un criterio progettuale determinante.
Figura 26. Applicazione a spatola di Manti Ceramic sulle pareti interne e risultato finale dell’intervento di isolamento a basso spessore realizzato in un appartamento a Milano.
Comfort ed efficienza energetica non sono sinonimi
È possibile migliorare il comfort percepito senza che questo possa essere descritto semplicemente attraverso un unico parametro energetico.
Allo stesso modo, il rispetto di un determinato valore di trasmittanza non descrive automaticamente tutte le condizioni di comfort di un ambiente.
Una valutazione completa deve mettere in relazione:
involucro + superfici + impianti + condizioni climatiche + modalità d’uso dell’edificio.
Il comfort termico è quindi il risultato dell’interazione tra edificio, ambiente e persone.
Da ricordare
Isolamento anticondensa: come AES Tech e Technological M proteggono tubazioni e impianti industriali
Riassunto: L’isolamento anticondensa rappresenta uno degli aspetti più importanti nella progettazione degli impianti industriali. La formazione di condensa sulle superfici metalliche può infatti favorire corrosione, aumentare gli interventi di manutenzione e compromettere l’efficienza degli impianti.
I rivestimenti nanotecnologici AES Tech e Technological M di Savenergy.it Srl sono progettati per l’isolamento termico a bassissimo spessore e, grazie alla loro particolare modalità di applicazione e alle caratteristiche del rivestimento continuo, contribuiscono anche a limitare le condizioni favorevoli alla formazione della condensa.
Indice
Confronto tra un isolamento tradizionale di diversi centimetri e i rivestimenti nanotecnologici AES Tech e Technological M, applicati direttamente sul metallo con spessori da 1 a 4 mm.
AES Tech e Technological M: isolamento termico e anticondensa in un unico rivestimento
Uno dei principali punti di forza di AES Tech e Technological M è la capacità di svolgere contemporaneamente due funzioni fondamentali per gli impianti industriali.
La prima è quella di isolante termico a bassissimo spessore. Grazie alla nanotecnologia e alle microsfere ceramiche sottovuoto, i rivestimenti riducono il flusso di calore attraverso le superfici metalliche, contribuendo a limitare le dispersioni termiche sia verso l’interno sia verso l’esterno. Con uno spessore applicativo di soli 1-4 mm (a seconda del prodotto e dell’applicazione), consentono di ottenere prestazioni isolanti elevate senza gli ingombri tipici degli isolanti tradizionali, che richiedono generalmente diversi centimetri di materiale.
La seconda funzione è quella di isolamento anticondensa. Essendo applicati direttamente sul metallo mediante spruzzatura Airless, i rivestimenti formano uno strato continuo, perfettamente aderente alla superficie, senza intercapedini d’aria tra il supporto e l’isolante. Questa caratteristica, unita alla capacità di controllare la temperatura superficiale, contribuisce a limitare le condizioni che favoriscono la formazione della condensa e riduce il rischio di corrosione sotto isolamento (Corrosion Under Insulation – CUI), uno dei problemi più onerosi nella manutenzione degli impianti industriali.
In sintesi, AES Tech e Technological M non sono semplicemente rivestimenti isolanti, ma sistemi che combinano in un unico prodotto isolamento termico e funzione anticondensa, con il vantaggio di uno spessore estremamente ridotto e di un’applicazione rapida direttamente sulla superficie da proteggere.
Perché l’isolamento anticondensa è importante negli impianti industriali
La presenza di condensa sulle superfici metalliche non rappresenta soltanto un inconveniente estetico.
Nel settore industriale può provocare conseguenze molto più significative:
Per questo motivo, nelle moderne progettazioni impiantistiche, l’isolamento anticondensa è considerato una componente fondamentale insieme all’isolamento termico.
Isolamento anticondensa e punto di rugiada: il fenomeno fisico da conoscere
Per comprendere come prevenire la condensa è necessario partire dal concetto di punto di rugiada.
L’aria contiene sempre una certa quantità di vapore acqueo. Quando una superficie metallica raggiunge una temperatura inferiore al punto di rugiada dell’ambiente circostante, il vapore acqueo presente nell’aria si trasforma in acqua liquida, formando le tipiche goccioline di condensa.
Questo fenomeno interessa frequentemente:
L’obiettivo di un corretto isolamento anticondensa è mantenere la temperatura superficiale sufficientemente elevata oppure impedire che l’umidità raggiunga direttamente la superficie metallica.
Come funziona l’isolamento anticondensa con i rivestimenti nanotecnologici
A differenza dei tradizionali materassini isolanti o dei gusci prefabbricati, AES Tech e Technological M vengono applicati direttamente sulla superficie mediante spruzzatura Airless, formando un rivestimento continuo perfettamente aderente al supporto metallico.
Dopo la polimerizzazione il rivestimento diventa parte integrante della superficie, eliminando le intercapedini tra metallo e materiale isolante tipiche dei sistemi tradizionali.
Questa caratteristica offre un duplice vantaggio.
Da un lato il rivestimento limita il flusso termico attraverso la superficie, contribuendo a mantenere una temperatura superficiale più stabile.
Dall’altro elimina gli spazi d’aria tra isolante e metallo nei quali, nei sistemi tradizionali, possono infiltrarsi umidità e acqua, creando le condizioni favorevoli alla formazione della condensa e della corrosione sotto isolamento (CUI).
Il risultato è un sistema di isolamento anticondensa particolarmente interessante per tutte quelle applicazioni dove affidabilità, facilità di ispezione e ridotto spessore rappresentano requisiti progettuali importanti.
Applicazione mediante pompa Airless di un rivestimento nanotecnologico Savenergy.it su una tubazione industriale. Il prodotto forma un rivestimento continuo da 1 a 4 mm che svolge contemporaneamente funzione di isolamento termico e isolamento anticondensa.
Corrosione sotto isolamento (CUI): uno dei principali problemi degli impianti industriali
Uno dei fenomeni più costosi nella manutenzione industriale è la Corrosion Under Insulation (CUI).
La corrosione sotto isolamento si verifica quando acqua o umidità penetrano all’interno dell’isolante tradizionale e rimangono intrappolate a contatto con il metallo per lunghi periodi.
Il danno spesso rimane invisibile fino al momento dell’ispezione o del guasto dell’impianto.
L’applicazione diretta dei rivestimenti nanotecnologici sulla superficie metallica elimina l’intercapedine tra isolante e supporto e riduce sensibilmente la possibilità che l’umidità ristagni tra i due materiali, contribuendo così anche alla protezione della superficie nel tempo.
Dove l’isolamento anticondensa offre i maggiori vantaggi
Le applicazioni più frequenti riguardano:
Isolamento anticondensa delle tubazioni industriali
Riduzione del rischio di formazione di condensa su linee percorse da fluidi freddi.
Isolamento anticondensa di serbatoi e silos
Controllo della temperatura superficiale e limitazione della formazione di acqua sulle pareti esterne.
Isolamento anticondensa nelle celle frigorifere
Protezione delle superfici metalliche soggette a elevati sbalzi termici.
Isolamento anticondensa su container e veicoli industriali
Maggiore protezione delle superfici interne durante il trasporto di merci sensibili.
Isolamento anticondensa su macchinari industriali
Riduzione del rischio di gocciolamenti e miglioramento dell’affidabilità degli impianti.
FAQ
Perché si forma la condensa sulle tubazioni industriali?
La condensa compare quando la temperatura superficiale della tubazione scende al di sotto del punto di rugiada dell’aria ambiente.
I rivestimenti AES Tech e Technological M sostituiscono gli isolanti tradizionali?
Generalmente sì. I rivestimenti nanotecnologici sono particolarmente indicati quando sono richiesti bassissimo spessore, continuità del rivestimento e facilità di applicazione.
Perché un rivestimento continuo aiuta a limitare la condensa?
L’applicazione diretta sul metallo elimina le intercapedini tipiche degli isolanti tradizionali, riducendo la possibilità che l’umidità ristagni tra isolamento e superficie metallica. Contestualmente, il rivestimento contribuisce a mantenere più stabile la temperatura superficiale, riducendo le condizioni favorevoli alla condensazione.
Conclusioni
L’isolamento anticondensa non consiste semplicemente nell’aggiungere uno strato isolante, ma nel progettare un sistema capace di controllare il comportamento termico della superficie e limitare la presenza di umidità nei punti più critici.
Grazie alla loro applicazione diretta sul supporto metallico, all’assenza di intercapedini tra rivestimento e superficie e alle proprietà di isolamento termico a bassissimo spessore, AES Tech e Technological M rappresentano una soluzione tecnica particolarmente indicata per numerose applicazioni industriali dove è necessario combinare prestazioni termiche, protezione delle superfici e semplicità di manutenzione.
Per maggiori informazioni sui prodotti Savenergy.it o per valutare la soluzione più adatta al tuo impianto, contattaci all’indirizzo contatti@savenergy.it.
Ti invitiamo inoltre a visitare e ad iscriverti al nostro canale YouTube @savenergy-manticeramic, dove pubblichiamo regolarmente video dedicati ai prodotti, alle modalità di applicazione e a numerosi approfondimenti sull’isolamento termico in ambito industriale.
Ing. Elena Galeotti – 16/07/2026
Compila il form sottostante per ricevere una consulenza tecnica:
Isolamento serbatoi rapido: perché oggi la velocità di applicazione è un vantaggio competitivo
Yacht design 500 GT: ottimizzare lo spazio nel charter con l’isolamento nanotecnologico MED
Preventivo cappotto termico: perché il costo al mq non racconta tutta la verità
Preventivo cappotto termico: quanto costa davvero un intervento completo?
Riassunto: Quando si richiede un preventivo cappotto termico, il confronto tra un cappotto tradizionale e una soluzione nanotecnologica a basso spessore viene spesso fatto considerando soltanto il prezzo del materiale. In realtà il costo finale di un intervento dipende da numerose voci: manodopera, tempi di posa, lavorazioni accessorie, gestione dei dettagli costruttivi, ponteggi e finiture.
Per questo motivo un sistema apparentemente più economico può trasformarsi in un investimento più oneroso una volta completato il cantiere.
Indice
Come si calcola realmente il costo di un cappotto termico
Quando si richiede un preventivo per cappotto termico, il prezzo al metro quadrato del pannello isolante rappresenta soltanto una parte dell’investimento.
Per valutare correttamente un intervento occorre considerare:
In molti casi il costo della posa può incidere in maniera significativa sul costo complessivo dell’intervento, soprattutto quando si lavora su edifici esistenti con numerosi elementi architettonici da gestire.
Oltre ai pannelli isolanti, un cappotto tradizionale richiede numerose lavorazioni accessorie che incidono sul preventivo finale. Tra queste troviamo la modifica dei davanzali, l’adattamento delle spallette, lo spostamento dei pluviali, il montaggio dei ponteggi e diverse opere accessorie che aumentano tempi di posa e costo della manodopera.
Perché il prezzo del materiale può essere fuorviante
Uno degli errori più frequenti consiste nel confrontare esclusivamente il prezzo di acquisto dell’isolante.
Un pannello tradizionale può avere un costo iniziale inferiore rispetto a una soluzione nanotecnologica a basso spessore come Manti Ceramic. Tuttavia il materiale rappresenta solo una delle componenti del costo finale.
Quando aumentano gli spessori entrano infatti in gioco ulteriori lavorazioni:
Pluviali, davanzali, ringhiere e infissi sono tra gli elementi che possono aumentare il costo di un cappotto termico tradizionale a causa delle modifiche necessarie per gestire gli spessori isolanti. Queste lavorazioni sono totalmente assenti se si utilizza un isolante termico a basso spessore come Manti Ceramic
Queste attività richiedono tempo, personale specializzato e costi aggiuntivi che raramente emergono nel semplice confronto tra i prezzi dei materiali.
Perché il costo della manodopera incide così tanto
Maggiore è la complessità della posa, maggiore sarà il tempo necessario per completare l’intervento.
Le soluzioni a basso spessore risultano particolarmente interessanti quando:
In questi contesti il costo iniziale del materiale può essere compensato da una riduzione delle lavorazioni complementari e dei tempi di cantiere.
I costi nascosti di un cappotto termico
Confronto delle principali lavorazioni e dei costi di manodopera tra un cappotto termico tradizionale a pannelli e un intervento con microcappotto Manti Ceramic a basso spessore. Dati ricavati da 15 interventi reali eseguiti in Italia.
I dati riportati nella tabella sono stati ottenuti confrontando computi metrici relativi a interventi reali eseguiti in Italia tra il 2023 e il 2026.
Quando un nanocappotto termico può risultare vantaggioso
Le soluzioni nanotecnologiche a basso spessore vengono spesso utilizzate in interventi dove un cappotto tradizionale presenta criticità tecniche o economiche.
Alcuni esempi sono:
In questi casi il confronto corretto non deve essere effettuato sul semplice prezzo del prodotto ma sul costo complessivo dell’opera finita.
Un esempio pratico di confronto economico: preventivo di un cappotto termico tradizionale vs Manti Ceramic
La riduzione delle lavorazioni accessorie può contribuire a ridurre i costi di manodopera e ad allineare il costo finale dell’intervento rispetto a soluzioni tradizionali apparentemente meno costose.
Immaginiamo due soluzioni applicate sulla stessa facciata.
Soluzione A – Cappotto tradizionale
Costo materiale inferiore.
Tuttavia possono essere necessari:
Soluzione B – Manti Ceramic a basso spessore
Costo del materiale più elevato.
Tuttavia si riducono:
Per questo motivo il costo finale dei due interventi può risultare molto più vicino di quanto sembri osservando esclusivamente il prezzo al metro quadrato del materiale.
Come richiedere un preventivo corretto per un cappotto termico
Un preventivo per un cappotto termico dovrebbe sempre includere:
Solo una valutazione completa consente di confrontare correttamente soluzioni differenti e scegliere quella più adatta alle caratteristiche dell’edificio.
Per edifici con vincoli dimensionali, ponti termici localizzati o necessità di limitare gli spessori, è sicuramente utile richiedere una valutazione specifica delle soluzioni nanotecnologiche a basso spessore (che oltretutto offrono numerosi altri vantaggi; Manti Ceramic è resistente, traspirante, anti muffa, ignifugo certificato classe A2, certificato EPD, atossico con VOC: 0,43 gr/lt)
FAQ – preventivo cappotto termico
Quanto costa un cappotto termico al mq?
Dipende dal sistema scelto, dalle condizioni della facciata, dalla manodopera necessaria e dalle lavorazioni accessorie. Il solo costo del materiale non è sufficiente per definire il costo reale dell’intervento.
Quali costi incidono maggiormente?
I costi che incidono maggiormente sono quelli della manodopera per un cappotto tradizionale, molto bassi invece in un isolante come Manti Ceramic.
Manti Ceramic richiede opere accessorie?
No, con Manti Ceramic ogni parte dell’involucro (se si parla di cappotto esterno) può essere isolata in modo continuo, dalle facciate ai ponti termici (lo stesso discorso vale se il prodotto viene applicato all’interno)
Perché il prezzo del cappotto tradizionale sembra più basso?
Spesso viene confrontato esclusivamente il costo del pannello isolante, senza considerare posa, finiture e lavorazioni complementari.
Un isolante nanotecnologico costa sempre di più?
Il costo del materiale può essere superiore, ma il costo complessivo dell’intervento deve considerare anche tempi di posa e lavorazioni accessorie.
In ultima analisi, il costo totale di un cappotto tradizionale è simile a quello di un isolamento termico nanotecnologico a basso spessore (ma il cappotto tradizionale spesso non presenta tutti i vantaggi di un nanotecnologico come Manti Ceramic)
Quando conviene una soluzione a basso spessore?
Quando lo spazio è limitato, sono presenti dettagli costruttivi complessi o si vuole ridurre l’impatto delle opere complementari.
Come ottenere un preventivo preciso?
È consigliabile effettuare un sopralluogo tecnico e analizzare le caratteristiche specifiche dell’edificio.
Contatta Savenergy.it
Se desideri un preventivo per un cappotto termico nanotecnologico come Manti Ceramic, Savenergy.it può supportare progettisti, imprese e committenti nella scelta della soluzione più adatta al contesto applicativo (Manti Ceramic Alta Densità o Manti Ceramic Media Densità).
📧 contatti@savenergy.it
Visita anche il canale YouTube di Savenergy.it per approfondimenti tecnici, casi applicativi e video dedicati all’isolamento termico in edilizia.
Per una consulenza clicca sul seguente pulsante:
Ing. Elena Galeotti
16 giugno 2026
Termografia per tubazioni: quando i dati confermano l’efficacia dell’isolamento
Termografia per tubazioni: quando i dati confermano l’efficacia dell’isolamento
Riassunto : La termografia per tubazioni rappresenta uno degli strumenti più efficaci per verificare l’effettiva capacità isolante di un intervento di coibentazione industriale. In questa case history analizziamo i risultati ottenuti su un impianto di riscaldamento e raffrescamento nel centro di Milano, dove è stato applicato il sistema isolante nanotecnologico AES Tech a basso spessore</strong> su tubazioni caratterizzate da spazi estremamente ridotti. Le immagini termografiche hanno evidenziato una significativa riduzione della temperatura superficiale già nelle prime settimane successive all’applicazione.
Figura 1 – Tubazioni dell’impianto di riscaldamento e raffrescamento dopo l’applicazione dell’isolante nanotecnologico AES Tech. L’intervento è stato realizzato in presenza di spazi limitati, mantenendo ingombri estremamente contenuti.
Indice
Perché utilizzare la termografia per tubazioni
Nel settore industriale e impiantistico, la presenza di dispersioni termiche può generare inefficienze energetiche, fenomeni di condensa e maggiori costi di esercizio.
La termografia per tubazioni consente di visualizzare immediatamente le differenze di temperatura superficiale e di verificare in modo oggettivo il comportamento dell’isolamento installato.
Per progettisti, responsabili di manutenzione, energy manager e imprenditori, la termografia rappresenta quindi uno strumento fondamentale per valutare l’efficacia di un intervento senza interrompere il funzionamento dell’impianto.
Le criticità degli impianti esistenti
Uno dei problemi più frequenti negli edifici industriali, commerciali e direzionali riguarda la difficoltà di isolare le tubazioni quando gli spazi sono ridotti.
Spesso infatti gli spazi tecnici disponibili non consentono l’applicazione di materiali isolanti tradizionali ad elevato spessore. In altri casi è necessario intervenire senza modificare significativamente gli ingombri esistenti.
In una recente applicazione realizzata a Milano su un impianto di riscaldamento e raffrescamento, l’obiettivo era proprio quello di migliorare l’isolamento termico delle tubazioni mantenendo spessori estremamente contenuti e fornendo al tempo stesso una protezione anticondensa.
Per questa ragione è stato utilizzato AES Tech, isolante nanotecnologico specificamente progettato per applicazioni industriali su superfici metalliche e impianti tecnologici. Al termine dell’applicazione, anche se un po’ presto per valutare il risultato, è stata effettuata dai tecnici di Savenergy.it una termografia per le tubazioni che sarebbero state poco dopo non accessibili.
La soluzione adottata
AES Tech è un rivestimento isolante nanotecnologico applicabile a basso spessore che sfrutta differenti meccanismi di riduzione del trasferimento termico.
Nel caso analizzato, l’applicazione è stata eseguita a pennello a causa della configurazione dell’impianto già installato. Sebbene la modalità ideale di posa sia normalmente mediante sistema Airless, l’intervento ha comunque consentito di ottenere risultati immediatamente apprezzabili.
Un aspetto importante da evidenziare è che la verifica è stata effettuata quando il prodotto non aveva ancora completato il proprio ciclo di polimerizzazione, che richiede normalmente alcune settimane per raggiungere le prestazioni definitive.
AES Tech: perché è indicato per le tubazioni industriali
AES Tech è un isolante nanotecnologico a basso spessore sviluppato per applicazioni industriali su superfici metalliche, tubazioni, impianti tecnologici e componenti dove gli spazi disponibili rendono difficile l’utilizzo degli isolanti tradizionali.
Tra le caratteristiche che lo rendono particolarmente adatto a questo tipo di applicazioni, come dimostrato anche dalla termografia per tubazioni eseguita in questa case history reale, troviamo:
DATI TECNICI DEL PRODOTTO
Scarica la scheda tecnica</a></strong></span>
Il principio di funzionamento è basato sull’utilizzo di microsfere ceramiche e componenti nanotecnologici che contribuiscono a ridurre il trasferimento di energia termica attraverso la superficie trattata. I sistemi isolanti nanotecnologici Savenergy.it sono progettati per operare con spessori estremamente ridotti rispetto alle coibentazioni tradizionali.
Dati principali della case history e della termografia per tubazioni
I risultati della termografia per tubazioni
La fase più interessante della case history riguarda naturalmente la termografia per tubazioni effettuata successivamente all’intervento.
Le rilevazioni sulle sezioni prive di isolamento hanno registrato temperature superficiali comprese tra circa 40 e 41 °C.
Figura 2 – Termografia per tubazioni non isolate. La sezione utilizzata come riferimento presenta una temperatura superficiale di circa 40-41°C, evidenziando il livello di dispersione termica presente prima dell’intervento di isolamento.
Le tubazioni trattate hanno invece mostrato temperature comprese tra circa 27 e 29 °C.
Figura 3 – Termografia per tubazioni isolate con AES Tech. Le temperature superficiali rilevate risultano comprese tra circa 27,6°C e 27,8°C, evidenziando una significativa riduzione rispetto alle sezioni non isolate.
Il risultato è stato un abbattimento della temperatura superficiale variabile tra circa 12 e 14 °C già nelle prime fasi successive all’applicazione.
Dal punto di vista tecnico questo dato assume particolare rilevanza poiché:
Le immagini termografiche hanno evidenziato in modo chiaro e immediato la differenza tra le superfici trattate e quelle prive di isolamento, fornendo una verifica oggettiva dell’efficacia dell’intervento.
Quali vantaggi per le aziende
Per un’impresa industriale o per il gestore di un edificio complesso, la riduzione delle dispersioni termiche può tradursi in diversi benefici operativi.
Tra i principali:
La combinazione tra isolamento a basso spessore e controllo termografico rappresenta oggi un approccio particolarmente interessante per tutte quelle realtà che desiderano migliorare l’efficienza dei propri impianti senza interventi invasivi.
FAQ
Cos’è la termografia per tubazioni?
È una tecnica di analisi che utilizza telecamere a infrarossi per visualizzare le temperature superficiali delle tubazioni e individuare dispersioni termiche o anomalie.
La termografia può verificare l’efficacia di un isolamento?
Sì. Le immagini termografiche consentono di confrontare le temperature superficiali prima e dopo l’intervento e di valutare il comportamento dell’isolamento installato.
Perché utilizzare un isolamento a basso spessore?
In molti impianti industriali gli spazi disponibili sono limitati. Un isolante nanotecnologico permette di intervenire senza aumentare significativamente gli ingombri.
La termografia richiede il fermo impianto?
No. Nella maggior parte dei casi le verifiche possono essere eseguite con l’impianto in funzione.
Conclusioni
La termografia per tubazioni rappresenta oggi uno strumento indispensabile per validare gli interventi di isolamento termico in ambito industriale. La case history presentata dimostra come un sistema isolante nanotecnologico a basso spessore, Aes Tech, possa contribuire a ridurre significativamente la temperatura superficiale delle tubazioni, offrendo risultati misurabili e verificabili.
Per maggiori informazioni sui sistemi di isolamento nanotecnologico per applicazioni industriali è possibile contattare Savenergy.it all’indirizzo contatti@savenergy.it.
Ti invitiamo inoltre a visitare e iscriverti al nostro canale YouTube, dove pubblichiamo regolarmente video applicativi, approfondimenti tecnici e contenuti dedicati all’isolamento termico in edilizia e nell’industria.
Autore: Ing. Elena Galeotti – 08/06/2026
Ponti termici nautica: come eliminare condensa e corrosione nelle geometrie complesse dello scafo
Ponti termici nautica: come eliminare condensa e corrosione nelle geometrie complesse dello scafo
Riassunto
I ponti termici nautica rappresentano una delle principali criticità nella progettazione e nel refitting delle imbarcazioni. Le strutture metalliche, gli elementi di rinforzo e le geometrie complesse dello scafo possono favorire la formazione di condensa, muffe e fenomeni corrosivi nascosti. In questo articolo analizziamo il problema dal punto di vista tecnico e vediamo come un isolante nanotecnologico applicato a spruzzo, come Maris Tech isolante termico a basso spessore CERTIFICATO MED) , possa contribuire a creare una barriera continua anche nelle zone più difficili da trattare.
Indice
Il problema nascosto dei ponti termici nelle imbarcazioni
Ponti termici nautica eliminati con isolamento nanotecnologico a spruzzo nello scafo
I ponti termici nautica sono zone della struttura dove il calore si trasferisce più rapidamente rispetto alle superfici circostanti.
Nelle imbarcazioni questo fenomeno è particolarmente evidente in corrispondenza di:
Quando la temperatura superficiale interna si abbassa al di sotto di determinati valori, il vapore acqueo presente nell’aria condensa sulle superfici fredde.
Il risultato può essere la formazione di:
In pratica, lo scafo può comportarsi come un “radiatore al contrario”, sottraendo calore agli ambienti interni e favorendo la comparsa di condensa nelle aree meno accessibili.
Perché gli isolanti tradizionali incontrano dei limiti
Gli isolanti in pannelli, materassini o rotoli possono offrire buone prestazioni su superfici regolari.
Tuttavia, nelle imbarcazioni le superfici sono raramente semplici.
Curve, nervature, rinforzi e passaggi impiantistici rendono difficile ottenere una copertura perfettamente continua.
Anche piccole interruzioni nell’isolamento possono diventare punti critici attraverso cui si sviluppano i ponti termici nautica.
Inoltre, la necessità di tagliare, sagomare e adattare ogni elemento aumenta significativamente:
La continuità della nanotecnologia applicata a spruzzo: isolamento termico a basso spessore e eliminazione dei ponti termici nella nautica
Per affrontare queste criticità è possibile utilizzare sistemi isolanti nanotecnologici applicati a spruzzo come Maris Tech.
Essendo un rivestimento liquido, il prodotto aderisce direttamente al supporto seguendone integralmente la geometria.
L’applicazione crea una sorta di “seconda pelle” continua che raggiunge:
Questa continuità geometrica rappresenta uno dei principali vantaggi rispetto ai materiali prefabbricati.
Il rivestimento nanotecnologico Maris Tech di Savenergy.it è progettato per essere applicati con spessori ridotti, compresi tra 1 e 4 mm a seconda dell’applicazione, mantenendo elevate prestazioni isolanti grazie alla presenza di microsfere ceramiche e tecnologie di controllo del flusso termico.
La fisica del punto di rugiada: perché la superficie resta più asciutta
Quando si parla di condensa è fondamentale comprendere il concetto di punto di rugiada.
La condensa si forma quando una superficie raggiunge una temperatura inferiore a quella di saturazione dell’aria circostante.
L’obiettivo di un corretto isolamento non è soltanto ridurre la dispersione termica, ma anche mantenere la temperatura superficiale interna sufficientemente elevata da evitare la condensazione.
Riducendo il flusso termico attraverso la struttura, il rivestimento contribuisce a mantenere più stabile la temperatura superficiale dello scafo e a limitare le condizioni favorevoli alla formazione di acqua di condensa.
Questo aspetto può aiutare a preservare nel tempo acciaio, alluminio e altri materiali strutturali particolarmente sensibili all’umidità persistente.
Un vantaggio concreto per cantieri e refitting grazie all’utilizzo dell’isolante termico a basso spessore Maris Tech
Operatore specializzato durante l’applicazione a spruzzo di Maris tech, rivestimento nanotecnologico isolante all’interno di uno scafo nautico, con copertura continua di ordinate, rinforzi e superfici metalliche.
Oltre agli aspetti prestazionali, esiste un importante vantaggio operativo.
L’applicazione a spruzzo elimina gran parte delle attività necessarie con gli isolanti tradizionali:
Per il cantiere questo significa:
In contesti dove ogni ora di fermo imbarcazione ha un costo significativo, la rapidità applicativa può rappresentare un elemento di grande interesse.
Conclusioni
I ponti termici nella nautica rappresentano una problematica spesso sottovalutata ma potenzialmente molto costosa nel lungo periodo.
Condensa, muffe e corrosione possono compromettere comfort, durabilità e valore dell’imbarcazione.
L’utilizzo di sistemi nanotecnologici applicati a spruzzo come Maris Tech permette di affrontare il problema alla radice, creando una barriera continua anche nelle geometrie più complesse dello scafo e contribuendo a ridurre le condizioni che favoriscono la formazione di condensa.
Per maggiori informazioni sulle soluzioni di isolamento nanotecnologico per la nautica puoi contattarci all’indirizzo contatti@savenergy.it.
Per una consulenza o per ricevere documentazione tecnica Compila il form:
Ti invitiamo inoltre a visitare e iscriverti al nostro canale YouTube, dove pubblichiamo regolarmente video dedicati ai prodotti, alle tecniche di applicazione e alle più interessanti tematiche sull’isolamento termico.
FAQ
Qual è la principale causa della condensa nelle imbarcazioni?
La condensa si forma quando superfici fredde dello scafo raggiungono temperature inferiori al punto di rugiada dell’aria interna.
Dove si formano più frequentemente i ponti termici nelle barche?
Generalmente in corrispondenza di ordinate, madieri, rinforzi strutturali, saldature e giunzioni metalliche.
Perché l’applicazione a spruzzo è vantaggiosa , anche e non solo per il trattamento dei ponti termici nella nautica?
Permette di coprire uniformemente superfici curve e dettagli complessi che sarebbero difficili da isolare con pannelli tradizionali.
Maris Tech può essere applicato durante interventi di refitting?
Sì, la tecnologia è particolarmente adatta sia alle nuove costruzioni sia agli interventi di ristrutturazione e refitting nautico.
Quali materiali possono beneficiare dell’isolamento nanotecnologico?
Acciaio, alluminio, vetroresina e numerosi altri supporti comunemente utilizzati nel settore nautico.
Autore: Ing. Elena Galeotti
Ti invitiamo inoltre a visitare e iscriverti al nostro canale YouTube, dove pubblichiamo costantemente nuovi video applicativi, approfondimenti tecnici e contenuti dedicati all’isolamento termico industriale.
Conducibilità termica certificata: perché prezzo e documenti tecnici contano nella scelta di un isolante nanotecnologico
Conducibilità termica certificata: perché prezzo e documenti tecnici contano nella scelta di un isolante nanotecnologico
Riassunto iniziale
La conducibilità termica certificata è uno dei primi elementi da verificare quando si sceglie un isolante termico nanotecnologico per edilizia. Un prezzo molto basso può essere un segnale da valutare con attenzione, perché nei prodotti ad alta tecnologia qualità delle materie prime, ricerca, test di laboratorio e documentazione tecnica incidono sul valore reale del prodotto. Per questo Savenergy.it consiglia di controllare non solo il costo al metro quadrato o al millimetro di spessore, ma anche la presenza di certificazioni rilasciate da enti terzi accreditati e la corretta disponibilità della documentazione prevista dal nuovo Regolamento UE 2024/3110 sui prodotti da costruzione. Entrambe le versioni Alta e Media Densità Manti Ceramic sono state certificate dal TÜV.
Applicazione di Manti Ceramic Media Densità su parete: isolamento termico nanotecnologico a basso spessore per interni ed esterni, certificato da Ente terzo accredito in conformità al regolamento Europeo 3110/2024
Indice sintetico
Perché il prezzo può indicare la qualità di un isolante nanotecnologico
Gli isolanti termici nanotecnologici non sono tutti uguali. In edilizia, soprattutto quando si parla di rivestimenti a basso spessore, la differenza tra un prodotto tecnico e una semplice pittura additivata può essere significativa.
Il prezzo non deve essere considerato l’unico criterio di scelta, ma nei prodotti ad alta tecnologia può rappresentare un indicatore importante. Un isolante nanotecnologico richiede materie prime selezionate, controllo della granulometria, qualità delle microsfere, stabilità del legante, prove di laboratorio, assistenza tecnica e procedure di posa coerenti con le prestazioni dichiarate.
Quando il prezzo è molto basso rispetto alla media del mercato, è opportuno chiedersi se il prodotto sia effettivamente di qualità, facilmente applicabile, se disponga di una reale conducibilità termica certificata, se i test siano stati eseguiti da enti terzi accreditati e se la documentazione tecnica sia completa e facilmente consultabile.
Che cosa significa conducibilità termica certificata
La conducibilità termica λ, esprime la capacità di un materiale di trasmettere calore. Più il valore è basso, maggiore è la capacità del materiale di limitare il passaggio del calore per conduzione, a parità di condizioni di prova.
Nel caso degli isolanti nanotecnologici a basso spessore, questo dato deve essere letto insieme ad altri parametri, come la riflettanza termica, l’emissività, lo spessore applicato, il tipo di supporto e le condizioni di posa. Tuttavia, la conducibilità termica certificata resta un dato centrale perché permette a progettisti, imprese e committenti di confrontare i prodotti su una base tecnica più trasparente.
Un valore dichiarato senza un rapporto di prova verificabile ha un’utilità limitata. Un valore certificato da un ente terzo accreditato offre invece un riferimento più solido, perché deriva da prove eseguite secondo procedure riconosciute e non soltanto da dichiarazioni commerciali.
Perché la certificazione deve arrivare da enti terzi accreditati
Per scegliere un isolante termico nanotecnologico è importante distinguere tra una semplice scheda prodotto e una certificazione tecnica. La scheda tecnica può riportare dati utili, ma il valore della conducibilità termica deve essere supportato da prove eseguite da laboratori o enti terzi accreditati.
Questo aspetto è particolarmente importante per tre motivi:
La conducibilità termica certificata non è quindi un dettaglio formale. È uno degli elementi che aiutano a distinguere un prodotto tecnico da soluzioni generiche o non adeguatamente documentate.
Regolamento UE 2024/3110 e DoPC: cosa cambia per i prodotti da costruzione
Il Regolamento UE 2024/3110 introduce un quadro aggiornato per i prodotti da costruzione e rafforza il tema della trasparenza documentale. Tra gli aspetti più rilevanti vi è l’evoluzione della dichiarazione prestazionale verso la DoPC, Dichiarazione di Prestazione e Conformità.
Per chi acquista o prescrive un isolante termico nanotecnologico, questo significa che la documentazione non dovrebbe essere considerata un elemento secondario. Le prestazioni dichiarate devono essere tracciabili, coerenti e disponibili secondo le modalità previste dal nuovo quadro europeo.
La pubblicazione della documentazione tecnica sui canali ufficiali del produttore e del distributore contribuisce a rendere più chiara la filiera e a ridurre il rischio di informazioni incomplete, non aggiornate o non verificabili.
Per questo, prima di acquistare un prodotto isolante, è utile verificare:
Come valutare un isolante nanotecnologico prima dell’acquisto
La scelta di un isolante nanotecnologico dovrebbe partire da una valutazione tecnica, non solo economica. Un prodotto a basso spessore viene spesso scelto quando non è possibile applicare un cappotto tradizionale, quando lo spazio è limitato o quando occorre trattare superfici complesse come spallette, intradossi, pilastri, soffitti, balconi, fregi o facciate con vincoli estetici.
In questi casi è utile controllare alcuni elementi pratici:
La qualità di un isolante nanotecnologico dipende anche da quantità, qualità, dimensione, distribuzione e omogeneità delle microsfere ceramiche.
Un costo troppo basso può indicare un minore contenuto tecnologico, una quantità ridotta di componenti attivi (come le microsfere ceramiche), una lavorabilità inferiore o una documentazione tecnica non adeguata. Non è una regola assoluta, ma è un segnale che richiede una verifica più attenta.
Manti Ceramic: basso spessore, documentazione tecnica con conducibilità termica certificata e applicazioni in edilizia
Manti Ceramic è una soluzione indicata per interventi di isolamento termico a basso spessore in edilizia, soprattutto quando l’applicazione di pannelli tradizionali risulta complessa, invasiva o non compatibile con il contesto dell’edificio.
Le versioni Manti Ceramic sono studiate per rispondere a esigenze diverse: pareti interne ed esterne, ponti termici, soffitti, superfici orizzontali, facciate, elementi architettonici in rilievo, supporti industriali e superfici dove lo spazio disponibile è limitato.
Savenergy.it propone Manti Ceramic come sistema tecnico da valutare in funzione del supporto, dello spessore applicabile, del problema da trattare e delle prestazioni richieste. In presenza di pareti fredde, ponti termici e rischio di condensa, l’obiettivo non è solo applicare un rivestimento sottile, ma scegliere un prodotto con caratteristiche documentate, posa corretta e dati tecnici verificabili.
La presenza di una conducibilità termica certificata dal TÜV, insieme ad altri parametri come riflettanza termica, comportamento al vapore, reazione al fuoco e istruzioni di posa, oltre alla pubblicazione delle DoPC sul sito di Savenergy.it e del produttore Muszer Automatika, consente di affrontare il progetto con maggiore consapevolezza tecnica.
Errori da evitare nella scelta del prodotto
Uno degli errori più frequenti è confrontare due isolanti nanotecnologici solo in base al prezzo al litro o al secchio. Questo criterio può essere fuorviante, perché non considera resa, spessore richiesto, densità, numero di mani, preparazione del supporto, durata prevista e prestazioni certificate.
Un secondo errore è accettare valori di lambda non accompagnati da rapporti di prova o da certificazioni rilasciate da enti terzi accreditati. In un settore tecnico come l’isolamento termico, i dati devono essere verificabili.
Un terzo errore è sottovalutare la posa. Anche un prodotto di qualità può non esprimere correttamente le proprie prestazioni se applicato su fondi non idonei, con spessori errati, senza primer quando necessario o senza rispettare i tempi di asciugatura.
Infine, è opportuno evitare prodotti che promettono risultati assoluti senza spiegare condizioni di applicazione, limiti di utilizzo, supporti compatibili e documentazione disponibile.
FAQ – conducibilità termica certificata
Che cosa significa conducibilità termica certificata?
Significa che il valore lambda del prodotto è stato verificato tramite prove tecniche e supportato da documentazione rilasciata da un ente terzo accreditato.
Perché un isolante nanotecnologico molto economico può essere rischioso?
Perché un prezzo molto basso può indicare minore contenuto tecnologico, prestazioni meno documentate o qualità inferiore dei componenti. È sempre necessario verificare certificazioni e rapporti di prova.
La scheda tecnica è sufficiente per valutare un isolante termico?
La scheda tecnica è utile, ma non basta. Per i dati principali, come la conducibilità termica, è preferibile richiedere certificazioni e prove eseguite da enti terzi accreditati.
Che ruolo ha la DoPC nel nuovo Regolamento UE 2024/3110?
La DoPC, Dichiarazione di Prestazione e Conformità, rafforza la tracciabilità delle prestazioni dichiarate dai produttori di prodotti da costruzione e rende più importante la disponibilità della documentazione tecnica.
Manti Ceramic è indicato quando non c’è spazio per un cappotto tradizionale?
Sì, Manti Ceramic è indicato in molti interventi a basso spessore, soprattutto in presenza di ponti termici, pareti fredde, superfici interne, facciate o geometrie complesse dove i pannelli tradizionali risultano difficili da applicare.
Manti Ceramic possiede tutta la documentazione richiesta dal nuovo Regolamento UE 2024/3110?
Sì, Manti Ceramic è in regola con tutto quanto richiesto dal regolamento citato.
Conclusioni – Conducibilità Termica Certificata
Per valutare la soluzione più adatta al proprio intervento di isolamento termico a basso spessore, Savenergy.it consiglia di partire dall’analisi del supporto, dello spessore disponibile e della documentazione tecnica del prodotto.
Per maggiori informazioni sui prodotti Manti Ceramic e sulle soluzioni Savenergy.it per edilizia, isolamento termico e risanamento murario o per ricevere la documentazione tecnica è possibile scrivere a contatti@savenergy.it.
È inoltre possibile visitare e iscriversi al canale YouTube Savenergy.it
@savenergy-manticeramic, dove sono disponibili video su prodotti, applicazioni e temi dell’isolamento termico in edilizia.
Ing. Elena Galeotti – 25 maggio 2026
Isolamento navale certificato MED: perché Maris Tech riduce il rischio normativo nella progettazione nautica
Isolamento navale certificato MED: perché Maris Tech riduce il rischio normativo nella progettazione nautica
Riassunto iniziale
Nel settore nautico moderno, scegliere un sistema di isolamento termico non significa più valutare soltanto lo spessore o la conducibilità termica. Oggi progettisti, cantieri navali e responsabili acquisti devono considerare anche conformità normativa, comportamento al fuoco, sicurezza dei passeggeri e rapidità di applicazione. In questo contesto, l’isolamento navale certificato MED rappresenta uno dei requisiti più importanti per le imbarcazioni professionali e da diporto evolute. Maris Tech, sistema isolante nanotecnologico sviluppato per la nautica da Savenergy.it, nasce proprio per rispondere a queste esigenze attraverso un’applicazione a basso spessore (1-4mm) e conforme ai requisiti richiesti dal settore marittimo.
Articolo a cura di Ing. Elena Galeotti – 21/05/2026
Applicazione di Maris Tech su superfici nautiche interne: isolamento a basso spessore per cantieri e professionisti della nautica.
Indice dei contenuti
Perché la certificazione MED è strategica nella nautica
Nel settore marittimo europeo, la conformità alla direttiva MED (Marine Equipment Directive) rappresenta il passaggio obbligato per numerosi materiali installati a bordo.
Per questo motivo, scegliere un sistema di isolamento navale certificato MED non è soltanto una questione tecnica, ma una vera strategia di mitigazione del rischio progettuale.
Le normative SOLAS e il codice IMO FTP (Fire Test Procedures Code) impongono infatti requisiti estremamente severi in materia di:
Per i cantieri navali, utilizzare materiali non adeguatamente certificati può comportare ritardi nei collaudi, contestazioni durante le ispezioni e criticità in fase di omologazione dell’imbarcazione.
I limiti degli isolanti tradizionali a bordo
Maris Tech aderisce direttamente alla superficie come strato continuo, riducendo ingombro, ponti termici e rischio di condensa rispetto ai pannelli isolanti tradizionali.
Nella nautica professionale e nel refitting, gli isolanti tradizionali ad alto spessore presentano spesso problematiche operative importanti.
Tra le principali criticità troviamo:
In ambienti come sale macchine, cielini, gavoni tecnici o paratie metalliche, questi aspetti diventano particolarmente delicati.
È qui che l’isolamento navale certificato MED a basso spessore può offrire un approccio progettuale differente.
Maris Tech e l’isolamento nanotecnologico navale certificato MED
Esempio di vano tecnico nautico con superfici isolate: il basso spessore consente protezione termica senza ridurre gli spazi operativi a bordo.
Maris Tech è il sistema nanotecnologico sviluppato da Savenergy.it specificamente per il settore nautico.
Il prodotto viene applicato a spruzzo in modo continuo su superfici metalliche, legno, compositi e altre superfici presenti a bordo, con spessori contenuti generalmente tra 1 e 4 mm.
Il funzionamento del sistema sfrutta microsfere ceramiche e tecnologie di riflettanza termica che contribuiscono a limitare il trasferimento di calore.
Gli isolanti nanotecnologici utilizzano differenti meccanismi di inibizione del passaggio termico, combinando:
Questo approccio permette di ottenere prestazioni interessanti con spessori estremamente ridotti rispetto ai sistemi tradizionali.
Sicurezza antincendio e comportamento al fuoco
Uno degli aspetti più rilevanti di un isolamento navale certificato MED riguarda il comportamento durante un incendio.
Nel caso di un rivestimento continuo nanotecnologico come Maris Tech, i punti di forza progettuali includono:
Riduzione della propagazione della fiamma
L’assenza di pannelli e giunzioni limita la formazione di intercapedini ventilate che potrebbero alimentare l’incendio.
Minore rischio di distacco
A differenza di alcuni sistemi tradizionali, il rivestimento aderisce direttamente al supporto, riducendo problematiche legate a vibrazioni e sollecitazioni meccaniche tipiche dell’ambiente marino.
Formulazione a base acquosa
Le formulazioni prive di solventi aiutano a contenere le emissioni indesiderate durante l’applicazione e nelle condizioni operative previste.
Applicazione uniforme
Il sistema continuo consente di sigillare superfici difficili e geometrie complesse tipiche della carpenteria nautica.
Riduzione del rischio normativo per i cantieri
Per un cantiere navale, utilizzare un sistema di isolamento navale certificato MED significa ridurre significativamente le criticità durante:
L’impiego di soluzioni certificate può contribuire a semplificare l’intero iter autorizzativo e migliorare la prevedibilità del progetto.
Inoltre, il basso spessore dell’isolamento permette di integrare le prestazioni termiche senza penalizzare peso e volumetrie interne, aspetto strategico nella nautica moderna orientata al lightweighting.
I vantaggi del basso spessore nella progettazione nautica
L’ottimizzazione degli spazi è una priorità assoluta in ogni imbarcazione.
Un sistema di isolamento navale certificato MED a basso spessore offre vantaggi concreti:
Questi aspetti risultano particolarmente interessanti sia nelle nuove costruzioni sia negli interventi di refitting nautico.
Richiedi la certificazione MED e la documentazione tecnica di Maris Tech:
FAQ
Cos’è la certificazione MED nella nautica?
La certificazione MED (Marine Equipment Directive) attesta che un materiale o componente rispetta i requisiti europei per l’utilizzo a bordo delle imbarcazioni.
Perché l’isolamento navale certificato MED è importante?
Perché aiuta cantieri e progettisti a rispettare le normative SOLAS e le procedure IMO relative alla sicurezza antincendio.
Maris Tech è adatto al refitting nautico?
Sì, grazie al basso spessore e all’applicazione a spruzzo, il sistema può essere utilizzato anche durante interventi di ristrutturazione e refitting.
Quali superfici possono essere trattate?
Metalli, compositi, legno e altre superfici presenti nelle imbarcazioni.
Conclusioni – Isolamento navale certificato MED
Nel settore nautico contemporaneo, innovazione e conformità normativa devono procedere insieme.
L’isolamento navale certificato MED rappresenta oggi una scelta strategica per progettisti, cantieri e armatori che desiderano combinare sicurezza, basso spessore e prestazioni tecniche avanzate.
Con Maris Tech, Savenergy.it propone una soluzione nanotecnologica studiata per rispondere alle esigenze specifiche della nautica moderna, riducendo criticità applicative e semplificando la gestione progettuale.
Per maggiori informazioni sui sistemi di isolamento nanotecnologico per la nautica puoi contattarci all’indirizzo contatti@savenergy.it.
Ti invitiamo inoltre a visitare e iscriverti al nostro canale YouTube
@savenergy-manticeramic, dove potrai trovare video applicativi, approfondimenti tecnici e contenuti dedicati all’isolamento termico nel settore industriale e nautico.
Coibentazione tubi esterni: isolanti da 1 e 2 mm
Coibentazione tubi esterni: isolanti da 1 e 2 mm
Riassunto iniziale
La coibentazione tubi esterni è un aspetto fondamentale negli impianti industriali moderni. Tubazioni esposte agli agenti atmosferici, agli sbalzi termici e all’umidità possono causare dispersioni energetiche, formazione di condensa, corrosione e aumento dei costi di gestione.
Per questo motivo proponiamo sistemi nanotecnologici a basso spessore come Manti Ceramic Technological M e AES TECH Savenergy.it, studiati per garantire isolamento termico, protezione superficiale e rapidità di applicazione anche su geometrie complesse.
Indice dei contenuti
Perché la coibentazione dei tubi esterni è strategica
Negli impianti industriali le tubazioni esterne sono continuamente sottoposte a condizioni critiche: sole, pioggia, gelo, umidità, vento e forti escursioni termiche.
Una corretta coibentazione dei tubi esterni permette di:
In molti contesti industriali il problema non è solamente isolare termicamente, ma riuscire a farlo senza aumentare eccessivamente gli spessori o complicare le operazioni di manutenzione.
È proprio in questi casi che gli isolanti nanotecnologici a basso spessore rappresentano una soluzione estremamente interessante.
Tubazioni industriali esterne coibentate con sistema isolante nanotecnologico a basso spessore
I limiti della coibentazione tradizionale
I sistemi tradizionali per la coibentazione dei tubi esterni spesso richiedono elevati spessori e rivestimenti ingombranti.
Questo può creare problematiche operative soprattutto quando si interviene su:
Inoltre, gli isolamenti tradizionali possono diventare difficili da gestire durante le attività di ispezione e manutenzione.
In molti impianti industriali il problema principale non è solo l’isolamento termico, ma anche la continuità del rivestimento e la protezione delle superfici metalliche esposte agli agenti atmosferici.
Technological M: isolamento e impermeabilizzazione in pochi millimetri
Per numerose applicazioni industriali utilizziamo Manti Ceramic Technological M, un rivestimento nanotecnologico isolante e impermeabilizzante applicabile a spruzzo airless.
Il prodotto è particolarmente indicato nella coibentazione tubi esterni quando occorre:
La tecnologia a microsfere ceramiche contribuisce a ridurre il passaggio del calore attraverso il rivestimento e permette di ottenere elevate prestazioni con spessori estremamente contenuti.
Technological M viene applicato in più mani direttamente sulla superficie preparata, creando una protezione uniforme anche su punti difficili come curve e raccordi.
Un ulteriore vantaggio è la capacità del rivestimento di adattarsi perfettamente alle geometrie dell’impianto senza necessità di tagli, giunzioni o elementi prefabbricati.
AES TECH: maggiore capacità isolante per applicazioni industriali severe
Quando le condizioni operative richiedono una capacità isolante superiore, proponiamo AES TECH Savenergy.it.
AES TECH è particolarmente adatto per:
Anche in questo caso il vantaggio principale è la possibilità di lavorare con spessori molto inferiori rispetto ai sistemi tradizionali, mantenendo rapidità di applicazione e continuità del rivestimento.
La combinazione tra Technological M e AES TECH consente di progettare soluzioni personalizzate in funzione delle reali esigenze dell’impianto industriale.
Applicazione a spruzzo di isolamento nanotecnologico su tubazioni industriali esterne con sistema airless
Coibentazione di curve, flange e valvole: uno dei punti più critici
Uno degli aspetti più complessi nella coibentazione tubi esterni riguarda flange, curve, giunti e valvole.
Sono proprio queste aree a generare spesso:
L’utilizzo di rivestimenti nanotecnologici applicati direttamente sulla superficie permette invece di creare continuità anche nei punti più difficili.
Questo rappresenta un vantaggio importante soprattutto negli impianti industriali dove accessibilità, rapidità di manutenzione e riduzione dei fermi impianto sono elementi fondamentali.
Vantaggi operativi negli impianti industriali
Le soluzioni industriali Savenergy.it per l’isolamento dei tubi esterni permettono di ottenere numerosi vantaggi operativi:
I prodotti possono essere applicati su metallo, PVC, legno, calcestruzzo e numerose altre superfici industriali.
FAQ – coibentazione tubi esterni
I prodotti possono essere applicati su tubazioni già esistenti?
Sì, nella maggior parte dei casi interveniamo direttamente su impianti esistenti dopo adeguata preparazione del supporto.
Technological M è impermeabilizzante?
Sì, Technological M unisce isolamento termico e protezione impermeabilizzante della superficie.
AES TECH e Technological M possono essere utilizzati insieme?
Sì, in molti progetti industriali utilizziamo sistemi combinati in funzione delle esigenze termiche e operative.
I prodotti sono applicabili anche su curve e valvole, oltre a servire per la coibentazione dei tubi esterni?
Sì, uno dei principali vantaggi dei rivestimenti nanotecnologici è proprio l’adattabilità alle geometrie complesse.
Quanto spazio occupa il rivestimento?
Parliamo di spessori estremamente ridotti rispetto agli isolamenti tradizionali, caratteristica molto utile negli impianti industriali con spazi limitati.
Conclusioni
La moderna coibentazione dei tubi esterni richiede oggi soluzioni capaci di unire efficienza termica, rapidità applicativa e riduzione degli ingombri.
Con Manti Ceramic Technological M e AES TECH Savenergy.it proponiamo sistemi nanotecnologici pensati specificamente per le esigenze dell’industria moderna, anche in presenza di superfici complesse e condizioni operative severe.
Per maggiori informazioni puoi contattarci all’indirizzo:
contatti@savenergy.it
o compilare il form seguente:
Ti invitiamo inoltre a visitare e iscriverti al nostro canale YouTube, dove pubblichiamo costantemente nuovi video applicativi, approfondimenti tecnici e contenuti dedicati all’isolamento termico industriale.
Ing. Elena Galeotti – 19/05/2026
